PDLUX PD-V12360A/B K-BAND Sensor Gerakan Sensitivitas Tinggi untuk Smart Switch & Security

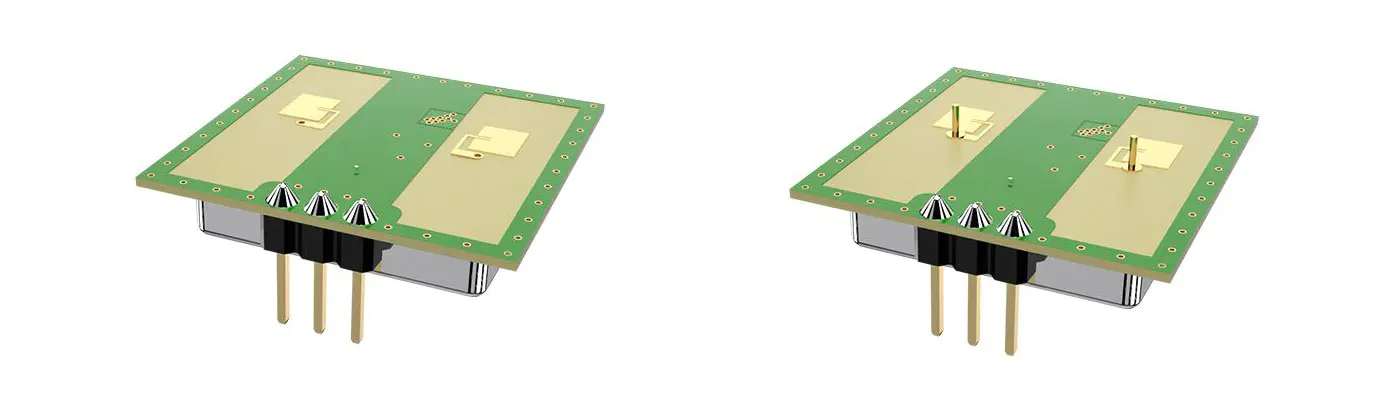

PDLUX PD-V12360A/B K-BAND Sensor gerak sensitivitas tinggi untuk Smart Switch & Security adalah sensor sensitivitas tinggi yang dipatenkan yang dikembangkan oleh tim teknis PDLUX untuk deteksi K-Band 360 derajat. Ini termasuk V12360A dan V12360B. Perbedaan kinerja antara A dan B terletak pada jari -jari deteksi yang berbeda.
Model:PD-V12360A/B
mengirimkan permintaan
PD-V12360A/B 24.125GHz Sensor Gerakan Microwave
Aplikasi
.Sakelar cerdas
.Sakelar dinding yang digantung
.Penyusup mendeteksi
Sensor seri PD-V12360 adalah sensor sensitivitas tinggi yang dipatenkan yang dikembangkan oleh Tim teknis PDLUX untuk deteksi K-Band 360 derajat. PDLUX PD-V12360A/B K-Band Sensor Gerakan Sensitivitas Tinggi untuk Smart Switch & Security termasuk V12360A dan V12360B. Perbedaan kinerja antara A dan B terletak pada deteksi yang berbeda Radii. Saat dipasang pada ketinggian rendah, sudut deteksi V12360A lebih besar dari itu dari V12360B. Sudut deteksi 360 derajat V12360A adalah 120 derajat (silakan merujuk ke gambar di bawah), yang dapat digunakan untuk memasang produk dengan ketinggian kurang dari 5 meter. Sudut deteksi 360 derajat V12360B adalah 80 derajat, yang dapat digunakan Untuk memasang produk dengan ketinggian kurang dari 10 meter. (Silakan merujuk ke yang berikut ini gambar). Perpanjangan sensitivitas deteksi tergantung pada rasio sinyal-ke-noise Sirkuit amplifikasi yang dirancang oleh pengguna dan algoritma program MCU. Karena rentang aplikasi yang luas dan fleksibel dari jenis sensor analog ini. Itu masih banyak digunakan.

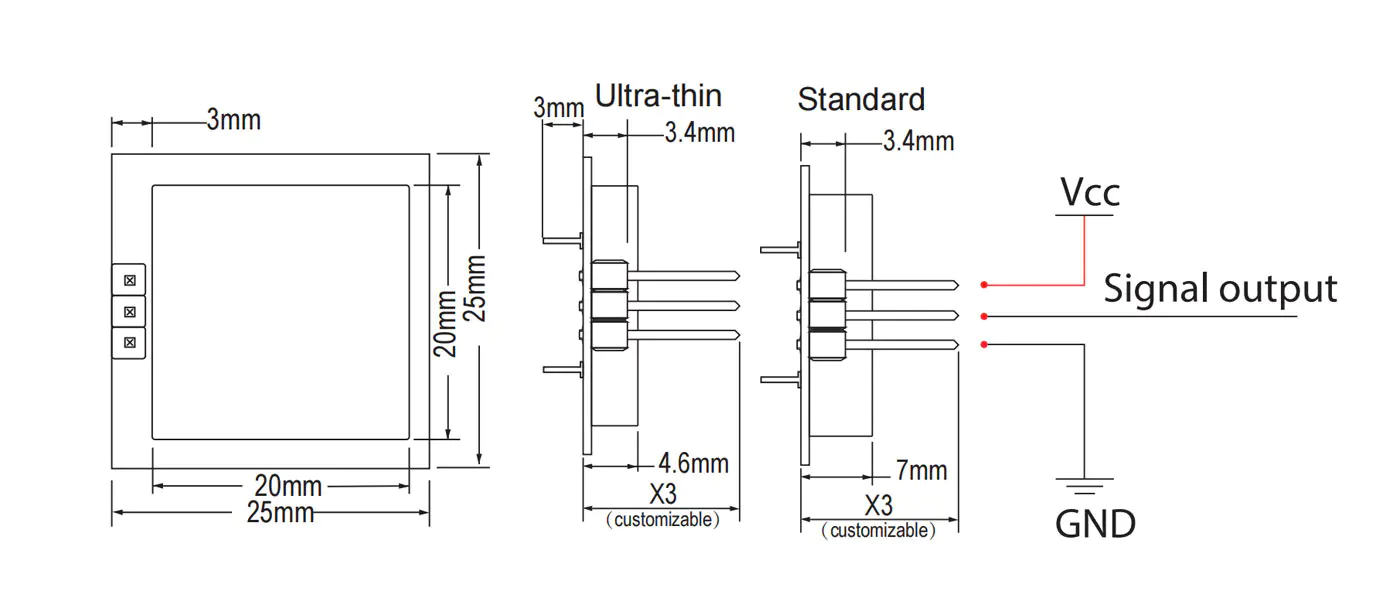

Ukuran produk

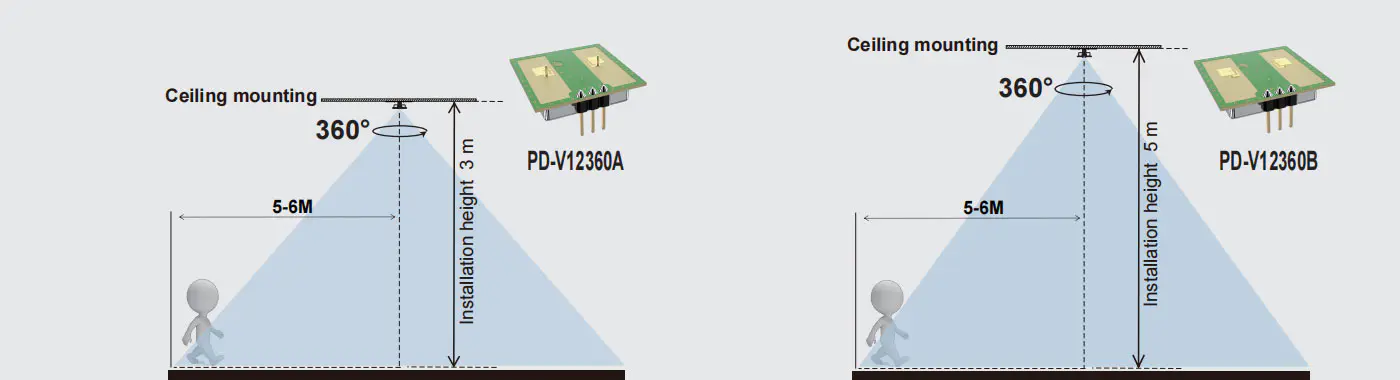

Rentang deteksi
Parameter teknis
| Parameter | Catatan | Min | Typ | Max | Unit |
| Tegangan suplai | Vcc | 3.0 | 5.0 | 5.25 | V |
| Konsumsi saat ini | ICC | 20 | 35 | 38 | ma |
| Mode operasi | Didukung oleh PWM, dapat mengontrol arus kerja pada 3-15mA | ||||
| Lebar denyut nadi | Tpulse | 10 | μs | ||
| Suhu operasi | Atas | -30 ~+85 | ℃ | ||
| Suhu penyimpanan | Tstg | -10 | +60 | ℃ | |
| Waktu yang stabil |
|
<5 | μsec | ||
| Kebisingan |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Pengaturan frekuensi | f | 24.000 | 24.125 | 24.250 | GHz |
| Kekuatan yang dipancarkan (AUTHP) | Merengut | <2.0 | <2.5 | <3.0 | MW |
| Kelembaban ambient penyimpanan | 45%~ 65% | RH | |||
Peringatan: Kisaran deteksi aktual terkait dengan gain amplifikasi sinyal dari sirkuit, tata letak keseluruhan PCBA dan ambang MCU.
Catatan1: Emisi yang dipancarkan dirancang untuk memenuhi aturan FCC dan CE.
Catatan2: Kekuatan sinyal yang diterima (RSS) diukur pada total 1 cara kehilangan jalur 70dB.
Catatan3: Tegangan kebisingan diukur dari 10Hz hingga 100Hz di port output, di dalam ruang anechoic. Catatan4: Operasi pulsa
Pengingat Khusus
Karena ketebalan total papan sirkuit hanya 0,52mm. Menerapkan gaya lateral yang berlebihan ke pin dapat menyebabkan foil tembaga rusak. Menyebabkan Kerusakan sensor.
