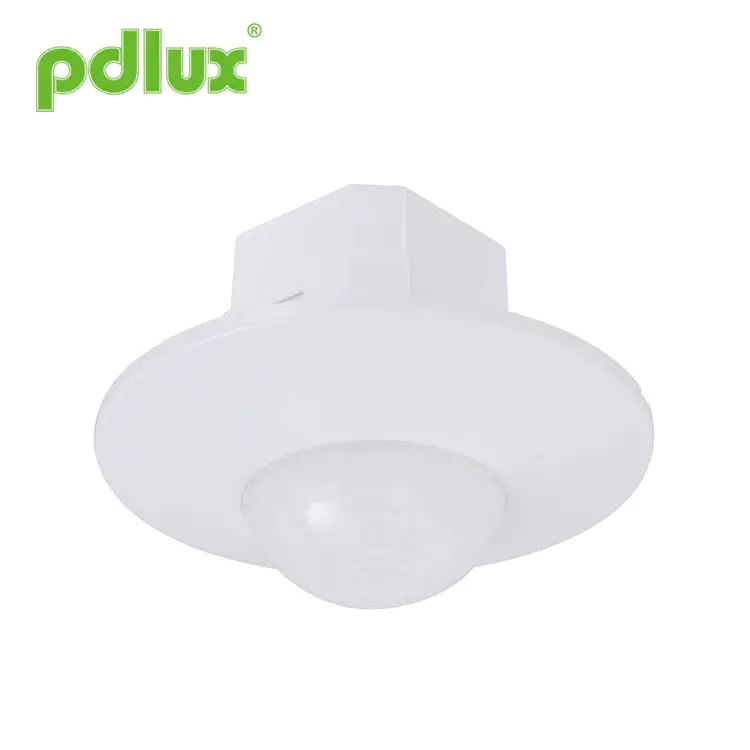

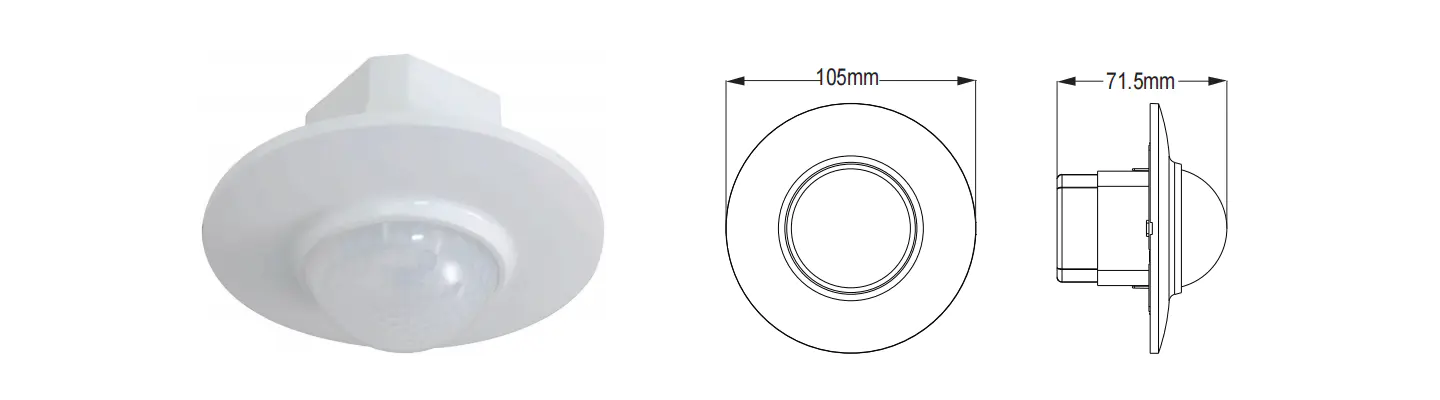

PD-PIR200A Sensor Gerak Inframerah Langit-langit 360°
Produk ini adalah saklar hemat energi baru, mengadopsi detektor sensitivitas yang baik, sirkuit terpadu dan SMT. Ini mengumpulkan fungsi otomatisme, brankas yang nyaman, hemat energi dan praktis. Satu detektor di dalamnya menyusun bidang deteksi jangkauan luas, menggunakan energi inframerah dari manusia sebagai sumber sinyal kontrol, dapat memulai beban sekaligus ketika seseorang memasuki bidang deteksi. Itu dapat mengidentifikasi siang dan malam secara otomatis. Mudah dipasang dan digunakan secara luas, memiliki fungsi pertunjukan daya dan pendeteksi pertunjukan.
mengirimkan permintaan
Ringkasan
Spesifikasi
| Sumber listrik | 220-240VAC/100-130VAC | Frekuensi daya | 50/60Hz |
| Beban resistif | Maks. 1200W. Maks. 230V/600W. 110V | Pengaturan waktu: | menit: 8±3 detik maks: 7±2 menit (dapat disesuaikan) |
| Sudut deteksi | 360º | Rentang deteksi (22°C) | Maks. 8m.(dia.) (dapat disesuaikan) |
| Kontrol cahaya | <3LUX-siang hari (dapat disesuaikan) | Suhu kerja | -10°C~+40°C |
| Konsumsi daya | 0,45W (statis 0,1W) | Ketinggian instalasi | 2,5~3,5m |
| Kecepatan gerak deteksi | 0,6-1,5m/dtk | Kelembaban kerja | <93%RH |
Catatan: Ketika beban yang berbeda digunakan secara paralel, perlu untuk memahami sepenuhnya sifat-sifatnya beban, dan beban dengan arus masuk yang sangat besar akan menyebabkan kerusakan dini pada relai di dalam induktor. Jika terdapat banyak ketidakpastian mengenai beban yang digunakan, maka dilakukan upgrade versi yang dirancang khusus untuk menahan arus masuk dapat disesuaikan.

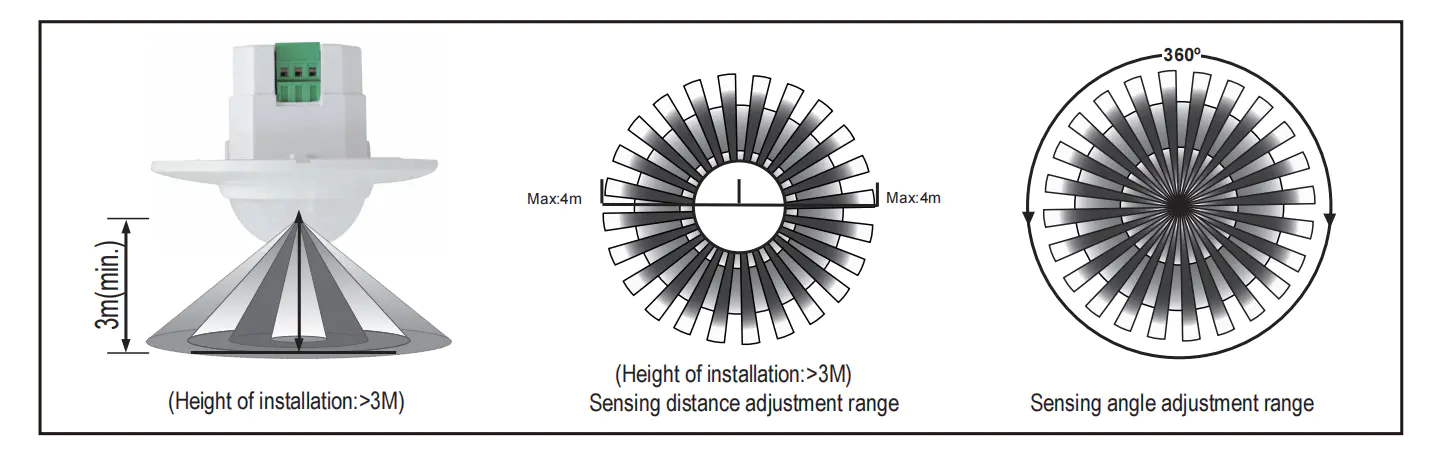

Informasi sensor
Fungsi
·Rentang deteksi dapat diatur sesuai dengan posisi instalasi dan bidang deteksi.
· Pertunjukan deteksi: LED akan berkedip dua kali per detik saat menerima sinyal.
·Pengaturan waktu ditambahkan terus menerus: ketika menerima sinyal induksi kedua setelah induktor pertama, itu akan terjadi menghitung waktu sekali lagi pada sisa pengaturan dasar pertama kali. (Atur waktu)
·Penyesuaian pengaturan waktu: dapat diatur sesuai keinginan Anda. Minimum adalah 8±3 detik;maksimum adalah 7±2 menit.

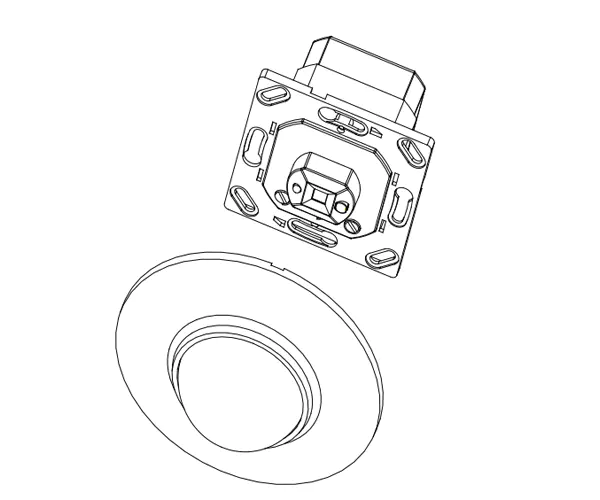

Instalasi
(2) Buka sensor seperti gambar berikut, lepas panel sensor.
(3) Hubungkan kabel daya dan beban ke terminal sambungan sensor sesuai dengan gambar sambungan;
(4) Menurut pengaturan kenop, atur LUX,TIME,SENS;
(5) Berdasarkan gambar di bawah, pasang sensor di kotak sambungan, tombol pada panelnya, lalu Anda dapat menyalakan daya untuk mengujinya.

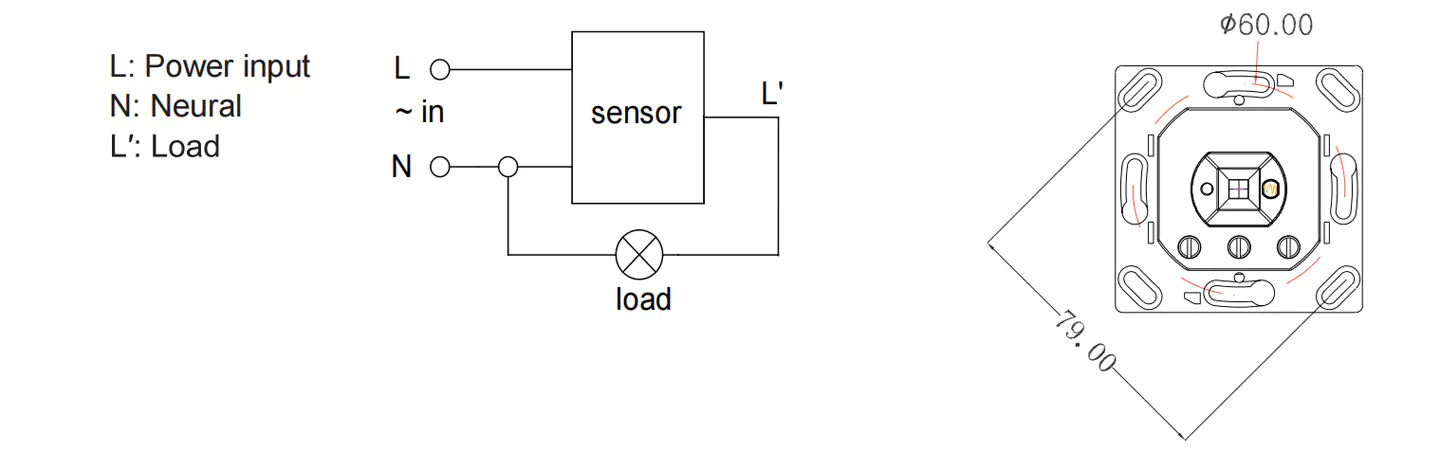

Diagram koneksi-kabel

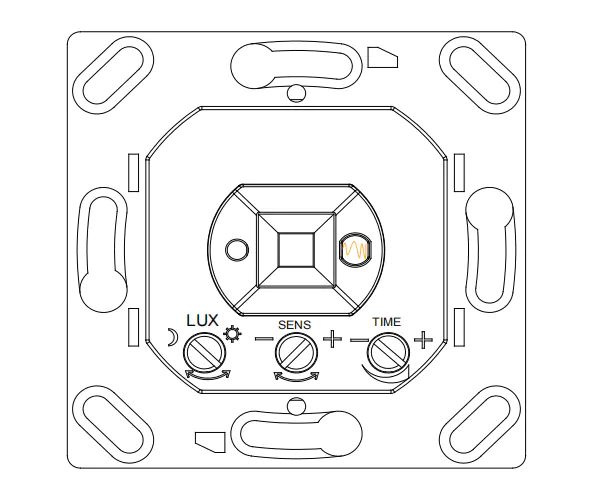

Sketsa sambungan (lihat gambar kanan) Tes
.Setel kenop waktu searah jarum jam ke minimum.
·Pada saat Anda menyalakan daya, beban tidak berfungsi. Setelah 5-10 detik, beban berfungsi dan LED berkedip dua kali setiap detik. Dalam kondisi tanpa induksi, beban harus berhenti bekerja dalam 5-30 detik, dan LED akan padam;
·Jika masuk akal lagi 5-10 detik kemudian setelah padam, beban akan berfungsi dan kecepatan berkedip dua kali per detik, maka beban akan berhenti bekerja dalam 5-15 detik.
·Putar kenop LUX searah jarum jam ke minimum. Jika diuji dalam keadaan di bawah 3LUX, beban tidak akan berfungsi setelah beban induksi berhenti bekerja; tetapi jika Anda menutupi jendela deteksi dengan benda buram (handuk dll), beban akan berfungsi. Dalam kondisi tidak ada sinyal induksi, beban akan berhenti bekerja dalam waktu 5-15 detik.
PERHATIAN: Saat menggunakan produk ini, harap sesuaikan sensitivitas ke posisi yang sesuai yang Anda butuhkan, harap jangan sesuaikan sensitivitas secara maksimal, untuk menghindari produk tidak bekerja normal disebabkan oleh gerakan yang salah. Karena sensitivitasnya terlalu tinggi, gerakan yang salah dengan mudah dideteksi oleh hembusan angin dedaunan & tirai, binatang kecil, dan gerakan yang salah karena gangguan jaringan listrik & peralatan listrik. Semua itu menyebabkan produk tidak berfungsi biasanya!
Jika produk tidak berfungsi normal, coba turunkan sensitivitasnya dengan tepat, lalu uji.
Catatan
Hindari memasangnya pada objek kerusuhan.
Tidak boleh ada halangan dan objek bergerak di depan jendela deteksi yang mempengaruhi deteksi.
Hindari memasangnya di dekat zona perubahan suhu udara seperti AC, pemanas sentral, dll.
Mengingat keselamatan Anda, mohon jangan membuka penutup ketika Anda menemukan halangan setelah pemasangan.
Jika ada perbedaan antara produk dan instruksi, silakan lihat produk utamanya.
Beberapa masalah dan cara terpecahkan
Beban tidak berfungsi:
a.Silakan periksa sambungan daya dan beban sudah benar.
b.Periksa apakah muatannya baik.
c.Periksa apakah lampu kerja sesuai dengan kontrol lampu.
Sensitivitasnya buruk:
a.Harap periksa apakah ada penghalang di depan jendela deteksi agar dapat menerima sinyal.
b.Harap periksa apakah suhu sekitar terlalu tinggi.
c.Harap periksa apakah sumber sinyal ada di bidang deteksi.
d. Harap periksa apakah ketinggian pemasangan sesuai dengan ketinggian yang ditunjukkan dalam instruksi.
e.Harap periksa apakah orientasi gerakan sudah benar.
Sensor tidak dapat mematikan beban secara otomatis:
A. Periksa apakah ada sinyal terus-menerus di bidang deteksi.
B. Periksa apakah pengaturan waktu diatur ke yang paling lama.
C. Periksa apakah daya sesuai dengan instruksi.
D. Periksa apakah perubahan suhu jelas mendekati sensor, seperti kondisi udara atau pemanas sentral, dll
·Bila digunakan di lingkungan yang berbeda, mohon jangan menyesuaikan sensitivitas ke tingkat tertinggi.
Karena hal itu dapat dengan mudah menyebabkan kegagalan fungsi.
●Harap konfirmasi dengan instalasi profesional.
●Harap putuskan aliran listrik sebelum operasi pemasangan dan pelepasan.
●Pastikan Anda telah memutus aliran listrik demi keselamatan.
●Pengoperasian yang tidak tepat menyebabkan kerugian, produsen tidak bertanggung jawab apa pun.
Kami berkomitmen untuk meningkatkan kualitas dan keandalan produk, namun, semua komponen elektronik memiliki kemungkinan tertentu menjadi tidak efektif, yang akan menyebabkan beberapa masalah. Saat mendesain, kami telah memperhatikan desain yang berlebihan dan mengadopsi kuota keselamatan untuk menghindari masalah. Instruksi ini, tanpa izin kami, tidak boleh disalin untuk tujuan lain apa pun.
