Sensor Inframerah Teknologi Zero Crossing

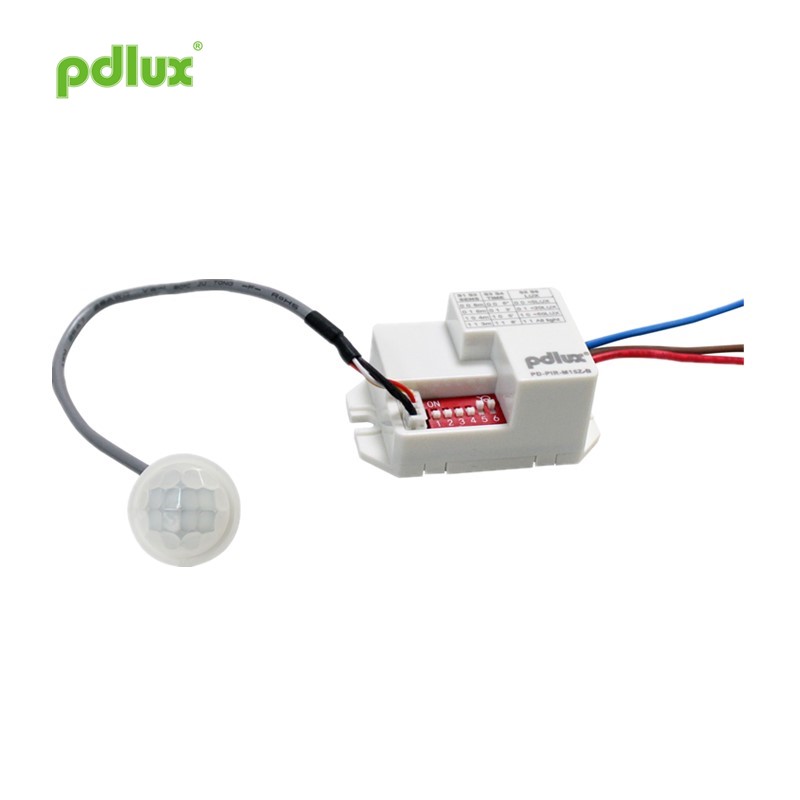

Instruksi sensor inframerah PD-PIR-M15Z-B

Ringkasan

Zero Crossing Technology Infrared Sensor adalah teknologi digital dari versi terbaru dari sensor inframerah. Mengadopsi sensor inframerah SMD anti-jamming. Lensa finier juga dilengkapi dengan indikator status penginderaan dan sensor fotosensitif. Teknologi Crossing Sensor Inframerah Mengadopsi Perhitungan Digital Teknologi Sinusoidal Gelombang Zero Point Switch, yang memiliki kemampuan arus impuls yang kuat dan tidak cocok dengan produk konvensional. Dapat dilampirkan ke beban yang berbeda. Silakan merujuk ke pengantar berikut untuk detailnya.

Fungsi

Spesifikasi Sensor Inframerah Teknologi Nol Crossing

Sumber Daya: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Semua beban: 1200W maks. （220-240VAC）
600W Maks. （100-130VAC）
Lonjakan arus: 50a/500μs
Sudut Deteksi: 100 °
Suhu kerja: -20 ~+40 ° C.
Kelembaban Kerja: ≤93%RH

Informasi sensor

Aplikasi

Sensor inframerah Teknologi Nol Crossing dapat digunakan dengan produk apa pun, atau dapat dipasang dan digunakan secara mandiri. Ada dua metode instalasi: dinding dan langit -langit.
Misalnya, tambahkan sensor, dari satu lampu normal ke lampu sensor otomatis.

Diagram kawat koneksi 1. Hubungkan coklat dan biru dengan daya; 2. Hubungkan merah dan biru dengan beban.

Perhatian
● Pemasang harus memiliki listrik atau pengalaman yang relevan;
● Jangan memasang mesin ini di tempat-tempat yang terpapar sinar matahari langsung, di mana arus dan suhu berubah secara signifikan, seperti pendingin udara dan pemanasan;
● Jangan memilih objek goyang sebagai basis instalasi;
● Di depan kisaran penginderaan, seharusnya tidak ada hambatan atau benda bergerak yang mempengaruhi deteksi.
● Semakin tinggi suhu sekitar, semakin rendah sensitivitas sensor! Jarak deteksi nominal dalam manual adalah jarak ketika suhu sekitar 22-24 ° C.
Di pabrik, sensitivitas diatur ke 6 meter.

Komentar
1. Titik bagian lensa dari sensor ke arah tempat tubuh manusia biasanya bergerak.
2. Bagian lensa berada dalam posisi di mana cahaya alami mencapai, sehingga sensor fotosensitif di dalam lensa dapat lebih memahami penerangan lingkungan.
Catatan: Tinggi tubuh manusia berbeda, kecepatan gerakannya berbeda, sensitivitasnya juga berbeda. Kecepatan bergerak adalah 1,0 hingga 1,5m / detik. Jika ukuran dan kecepatan gerakan seseorang berubah, demikian pula jarak deteksi.

PERHATIAN:
Saat mulai menggunakan produk sensor untuk pertama kalinya, Anda perlu memperhatikan item berikut:
1. Kekuatan pertama perlu menunggu 30 detik, menjauhlah dari tempat di mana sensor dapat mendeteksi. Setelah cahaya telah dimatikan secara otomatis, tubuh manusia memasuki rentang deteksi sensor dan bergerak ke arah gerakan normal. Sensor dapat mendeteksi dan mengontrol beban untuk mulai bekerja.
2.Untuk metode penyesuaian lux, waktu tunda dan sensitivitas, silakan merujuk pada konten dalam diagram A, B, dan C untuk operasi.

Saat menggunakan produk ini, harap sesuaikan sensitivitas ke posisi yang sesuai yang Anda butuhkan. Jangan menyesuaikan sensitivitas secara maksimal, agar tidak menyebabkan produk tidak berfungsi secara normal karena tindakan yang salah. Gerakan yang disebabkan oleh hewan kecil dan gangguan dari jaringan listrik dapat menyebabkan produk tidak berfungsi.
Ketika produk tidak dapat bekerja secara normal, cobalah untuk mengurangi sensitivitas dengan tepat, dan kemudian uji.

Manual ini adalah konten pemrograman produk, kami tidak akan memberi tahu Anda secara terpisah. Dilarang secara ketat untuk menyalin konten manual instruksi untuk tujuan lain tanpa izin dari perusahaan.
