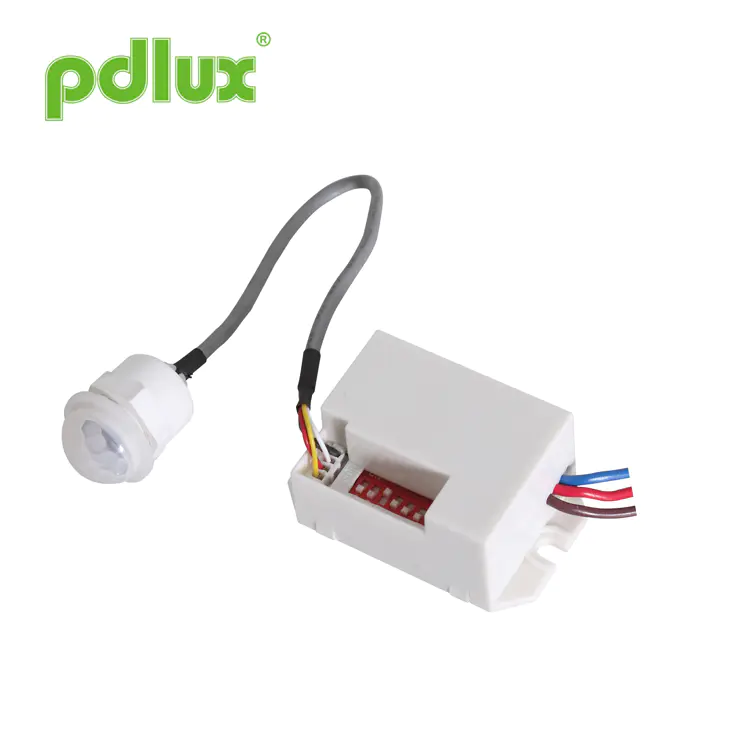

Sensor Gerakan Inframerah Mini Smart Switch DC 12V Detektor

Sensor Motion Sensor Inframerah Mini Detektor DC 12V adalah sakelar sensor otomatis energi, dapat mengidentifikasi siang dan malam. Ini mengadopsi teknologi detektor inframerah, IC dan SMD, ketika seseorang memasuki jangkauan pendeteksiannya dan memicu pekerjaannya, detektor inframerah menyalakan lampu, setelah ia meninggalkan jangkauannya, lampu akan mati secara otomatis. Ini dapat mendeteksi iluminasi cahaya ambient secara otomatis dan mengatur dan menyesuaikan nilai sesuai dengan kebutuhan fakta. Seperti, lampu akan menyala dan bekerja ketika iluminasi cahaya ambien berada di bawah nilai pengaturan. Setelah melebihi nilai pengaturan, lampu akan berhenti bekerja. Ini dapat dipasang di dalam ruangan, koridor, dan pembangunan publik.

Model:PD-PIR115

mengirimkan permintaan

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Spesifikasi

Masukan	12 ± 1V DC	Deteksi jangkauan	8m (22 ° C) (dapat disesuaikan)
Keluaran	Max.12V DC, 2.5a / 30w	Deteksi sudut	100 °
Kontrol cahaya	<10 ~ 2000lux (dapat disesuaikan)	Suhu kerja	-10 ~+40 ° C.
Pengaturan waktu	5s 、 30s 、 1 menit 、 3 menit 、 5 menit 、 8 menit (dapat disesuaikan)	Kelembaban yang bekerja	≤93%RH

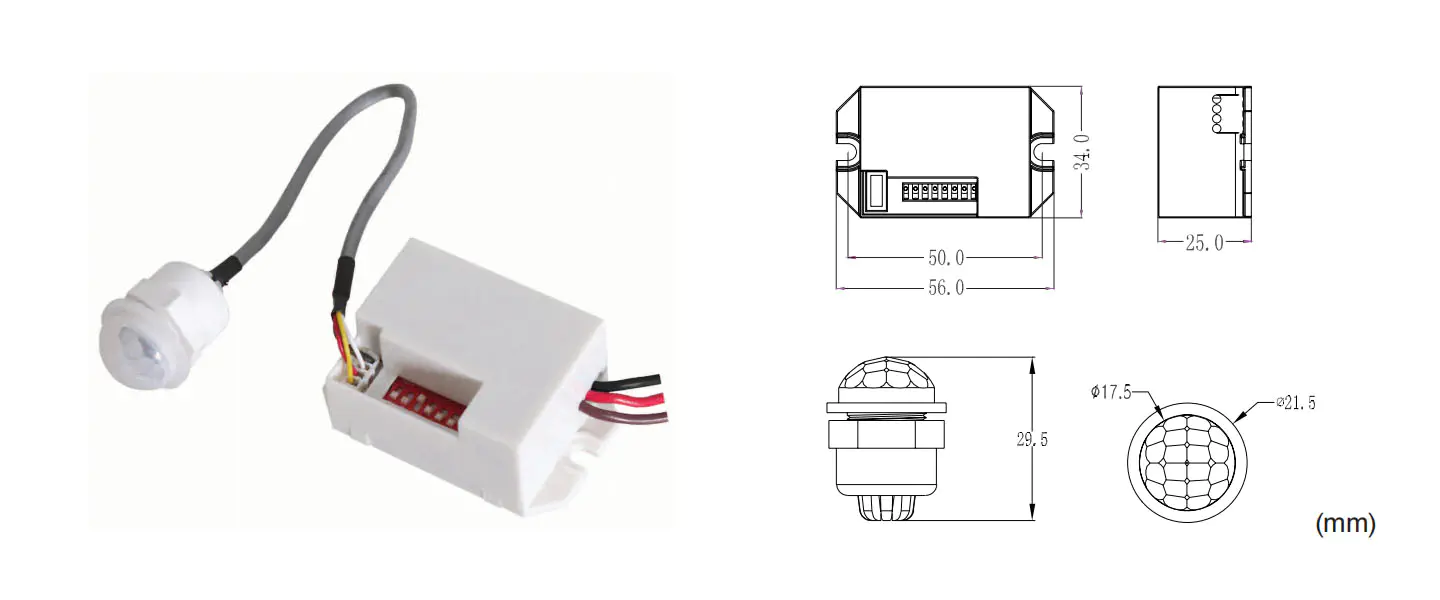

Nama setiap bagian

Name Of Each Part

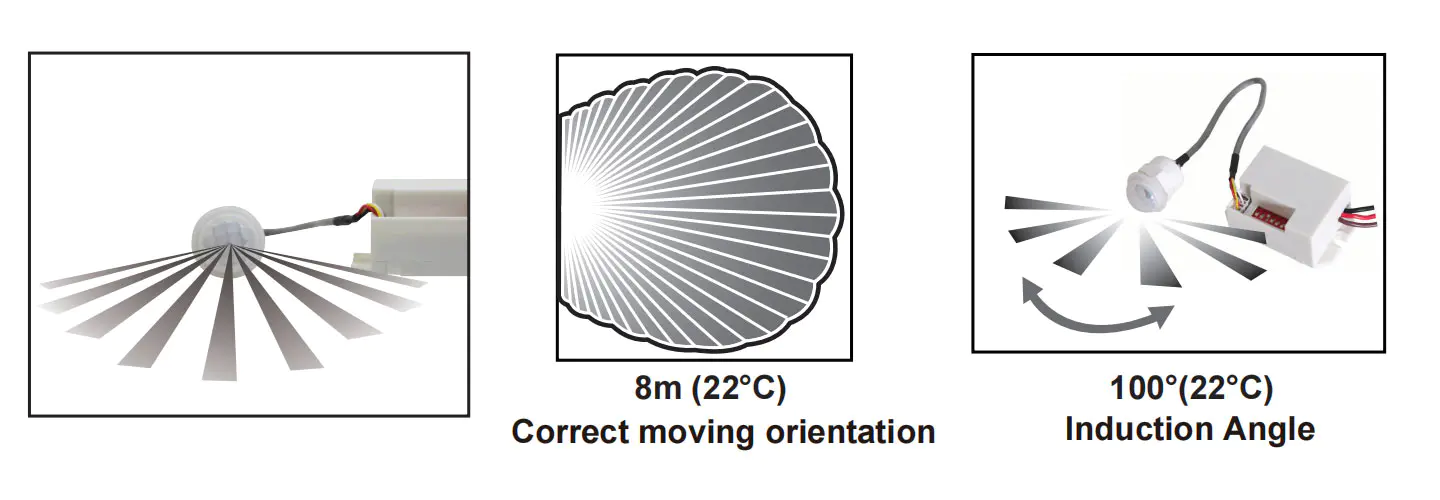

Informasi sensor

Sensor Information

Fungsi

1.Adopts 8-bit Dip Switch:
· Anda dapat memilih lampu kerja untuk bekerja hanya dalam cahaya di bawah 10lux atau dalam cahaya apa pun;
· Sensitivitas yang dapat disesuaikan;
· Pilih waktu penundaan kerja beban: 5s, 30s, 1 menit, 3 menit, 5 menit, 8 menit.
2. Waktu yang bisa ditunda oleh pekerjaan beban
Secara otomatis: itu menghitung ulang waktu setelah penginderaan terakhir;
3.OUn Hubungkan detektor inframerah dan resistor sensitisasi;
4. Struktur sederhana dan menggunakan nyaman.

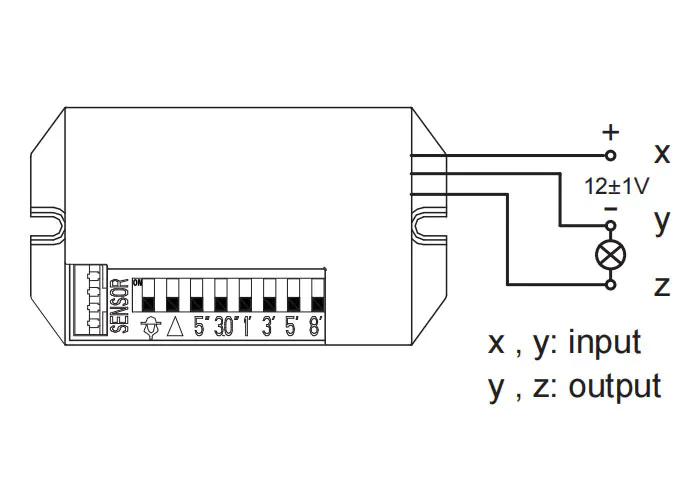

Sosok koneksi-kawat

Hubungkan kabel ke terminal sesuai dengan diagram.
Warna Kawat: X- Red (+) Y- Hitam (-) Z- Brown (+')
PERINGATAN: JANGAN SIRKUIT SHORPUT APA PUN.

Pengaturan sakelar celup

1． lightworking light () Memilih:
· Ketika tidak ada slide ke ON, itu dapat bekerja dalam tingkat cahaya apa pun;
· Saat meluncur ke ON, itu hanya bisa bekerja di malam hari (<10lux).
2. Sensitivitas () Memilih:
· Ketika tidak ada slide ke ON, sensitivitas tinggi;
· Saat meluncur ke ON, sensitivitas rendah.
3. Penundaan waktu (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Saat memilih waktu tunda waktu tertentu, Anda hanya menggesernya ke posisi.

Perhatian

Saat menggunakan produk ini, harap sesuaikan sensitivitas ke posisi yang sesuai yang Anda butuhkan, Harap jangan menyesuaikan sensitivitas secara maksimal, untuk menghindari produk tidak berfungsi biasanya disebabkan oleh gerakan yang salah. Karena sensitivitasnya terlalu tinggi dengan mudah mendeteksi Gerakan yang salah dengan angin bertiup & tirai, hewan kecil, dan gerakan yang salah oleh gangguan jaringan listrik & peralatan listrik. Semua itu memimpin produk tidak bekerja secara normal!
Ketika produk tidak berfungsi secara normal, silakan cobalah untuk menurunkan sensitivitas dengan tepat, dan kemudian mengujinya.

Tes

· Slide Dip 5 ″ ke Posisi dan Lainnya ada pada posisi asli;
· Nyalakan daya, setelah mematikan beban, sensor memasuki status kerja yang stabil;
· Rasakan sekali, beban menyala, dan setelah 5s mati secara otomatis;
· Jika slide dip () ke posisi pada, uji di siang hari, rasakan, beban tidak akan menyala, menutupi resistor sensitisasi dengan objek buram, merasakannya sekali lagi, beban akan menyala, dan setelah 5s berbalik Off Otomatis.

Untuk kesempatan

Ini dapat dipasang di dalam ruangan, koridor, dan pembangunan publik.
Diinstal di dalam pada perangkat dengan bahan non-logam.
Misalnya, tambahkan sensor, dari satu lampu normal ke lampu sensor otomatis.
For Occasions

Prinsip Pengoperasian Kontrol Cahaya
Operating Principle Of The Light-Control

Prinsip Operasi Penetapan Waktu
Operating Principle Of Time-Setting

Perhatikan instalasi
Pay Attention To Installation

Perhatian

· Personel pemasangan harus menjadi tukang listrik atau dengan pengalaman korelasi;
· Pastikan untuk tidak memasang unit di tempat di mana matahari bersinar, arus dan suhu berubah dengan jelas, misalnya AC, udara hangat;
· Jangan pilih objek Sway sebagai pemasangan basis;
· Di depan rentang indera seharusnya tidak ada obstruksi atau objek bergerak untuk memengaruhi pendeteksiannya.

Komentar

1. Jaga agar sensor menghadap ke daerah di mana manusia biasanya bergerak.
2. Jaga agar sensor menghadap ke posisi cahaya ambient untuk mendapatkan pengaturan iluminasi yang jauh lebih tepat.
3. Jika mendeteksi sinyal lagi dalam penundaan waktu, penundaan waktu akan berlebihan.

● Saat digunakan di lingkungan yang berbeda, harap jangan menyesuaikan sensitivitas dengan yang tertinggi.
Karena itu dapat dengan mudah menyebabkan kerusakan.
● Harap konfirmasi dengan instalasi prefesional.
● Harap potong catu daya sebelum operasi pemasangan dan pelepasan.
● Pastikan Anda telah memotong daya untuk tujuan keselamatan.
● Operasi yang tidak tepat menyebabkan kerugian, pabrikan tidak melakukan tanggung jawab apa pun.
Kami berkomitmen untuk mempromosikan kualitas dan keandalan produk, namun, semua komponen elektronik memiliki probabilitas tertentu untuk menjadi tidak efektif, yang akan menyebabkan beberapa masalah. Ketika merancang, kami telah memperhatikan desain yang berlebihan dan mengadopsi kuota keselamatan untuk menghindari masalah apa pun.
Instruksi ini, tanpa izin kami, tidak boleh disalin untuk tujuan lain.
