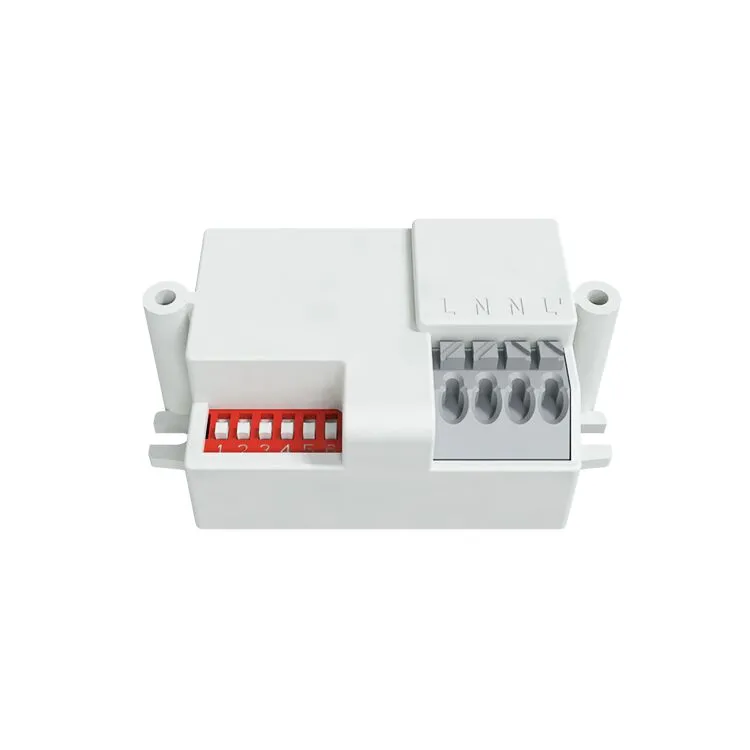

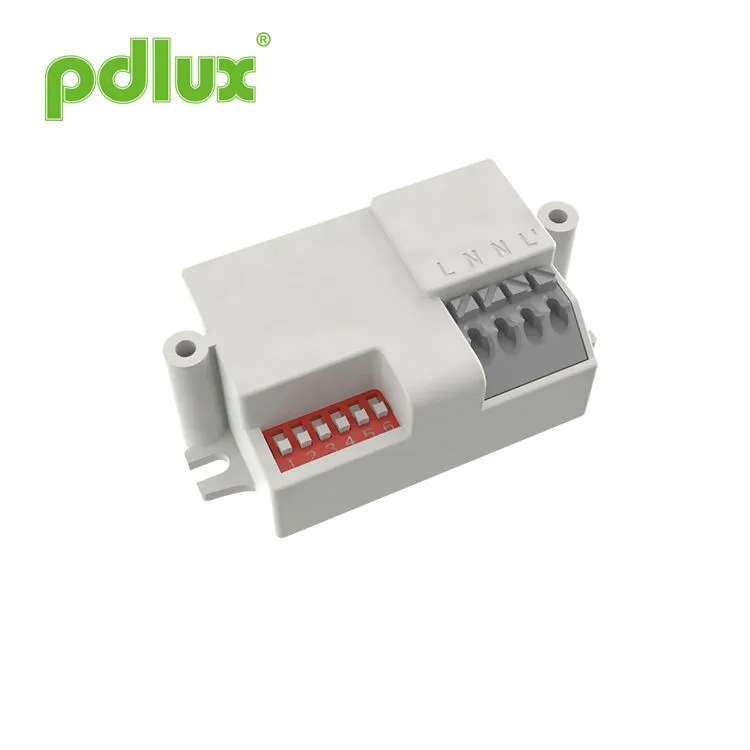

PDLUX PD-MV1031 360 ° Langit-langit Mount Sensor Gerakan Microwave Untuk Pencahayaan On/Off Otomatis
Ini adalah sensor gelombang mikro digital Hi-presisi yang rentang deteksinya adalah 360 ° dan frekuensi kerja adalah 5.8GHz. Ini didasarkan pada prinsip Doppler yang mengintegrasikan pemancaran dan penerimaan. Ini mengadopsi MCU (unit kontrol mikro) yang sangat meningkatkan ketepatannya dan mengurangi laju kesalahannya. Strukturnya halus dan ringkas. Dapat dihubungkan secara independen ke beban atau mudah dipasang di dalam pencahayaan dengan kap lampu yang terbuat dari kaca atau plastik. Ini banyak diterapkan di jalan lorong, kamar kecil, lift, rumah tangga atau area publik lainnya untuk perlindungan keamanan atau penghematan energi.
mengirimkan permintaan

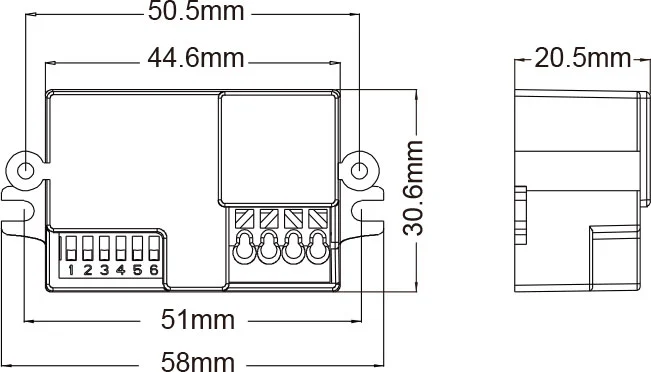

Ukuran produk
Ringkasan
Ini adalah sensor gelombang mikro digital Hi-presisi yang rentang deteksinya adalah 360 ° dan frekuensi kerja adalah 5.8GHz. Ini didasarkan pada prinsip Doppler yang mengintegrasikan pemancaran dan penerimaan. Ini mengadopsi MCU (unit kontrol mikro) yang sangat meningkatkan ketepatannya dan mengurangi laju kesalahannya. Strukturnya halus dan ringkas. Dapat dihubungkan secara independen ke beban atau mudah dipasang di dalam pencahayaan dengan kap lampu yang terbuat dari kaca atau plastik. Ini banyak diterapkan di jalan lorong, kamar kecil, lift, rumah tangga atau area publik lainnya untuk perlindungan keamanan atau penghematan energi.
Fitur
1. Non-Radiasi Bahaya: Daya pemancarnya lebih rendah dari 0,2mW, yang tidak membahayakan tubuh manusia.
2. Kemampuan anti -interferensi yang kuat, dapat bekerja dalam kisaran suhu -15 ℃ -+70 ℃.
3. Frekuensinya konstan dan penyimpangan frekuensi tidak akan terjadi dalam rentang frekuensi.
Informasi sensor

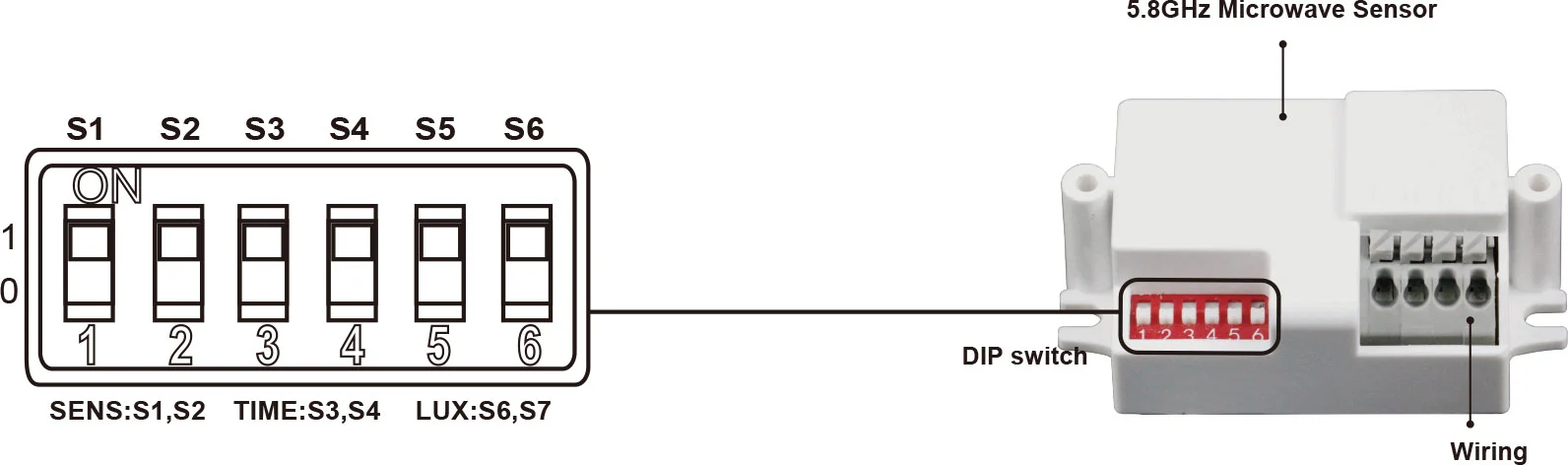

Sikap Pengaturan: Sakelar DIP
Spesifikasi
| Sumber Daya: | 100-277VAC |
| Frekuensi Daya: | 50/60Hz |
| Sistem HF: | 5.8GHz （Frekuensi tengah） Gelombang listrik CW, pita ISM |
| Nilai Load: | 800W MAX.Tungsten (220-277VAC) 200W Max.Fluorescent & LED (220-277VAC) 400W MAX.Tungsten (100-130VAC) 100W Max.Fluorescent & LED (100-130VAC) |
| Tingkat Perlindungan: | IP20, Kelas II |
| Daya transmisi: | <0,2mw |
| Sudut deteksi: | 360 ° |
| Rentang deteksi: | 3M-5M-7M (Radii.) (Dapat disesuaikan) |
| Pengaturan Waktu: | 5SEC-20SEC-200 detik, (dapat disesuaikan) |
| Kontrol Cahaya: | 10lux-50Lux-> 2000Lux, (dapat disesuaikan) |
| Instalasi duduk: | di dalam ruangan, pemasangan langit -langit |
| Konsumsi Daya: | Approx.0.5W |
| Suhu kerja: | -15 ° C ~+70 ° C. |

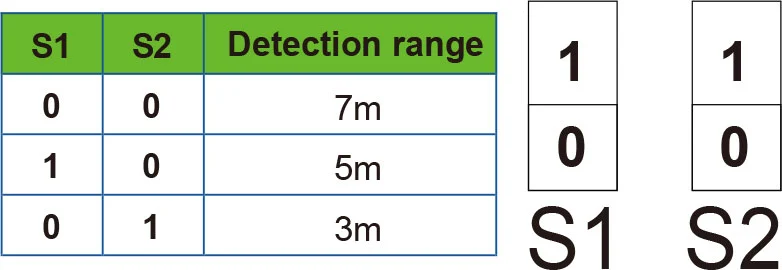

Pengaturan rentang deteksi (sensitivitas) S1 S2

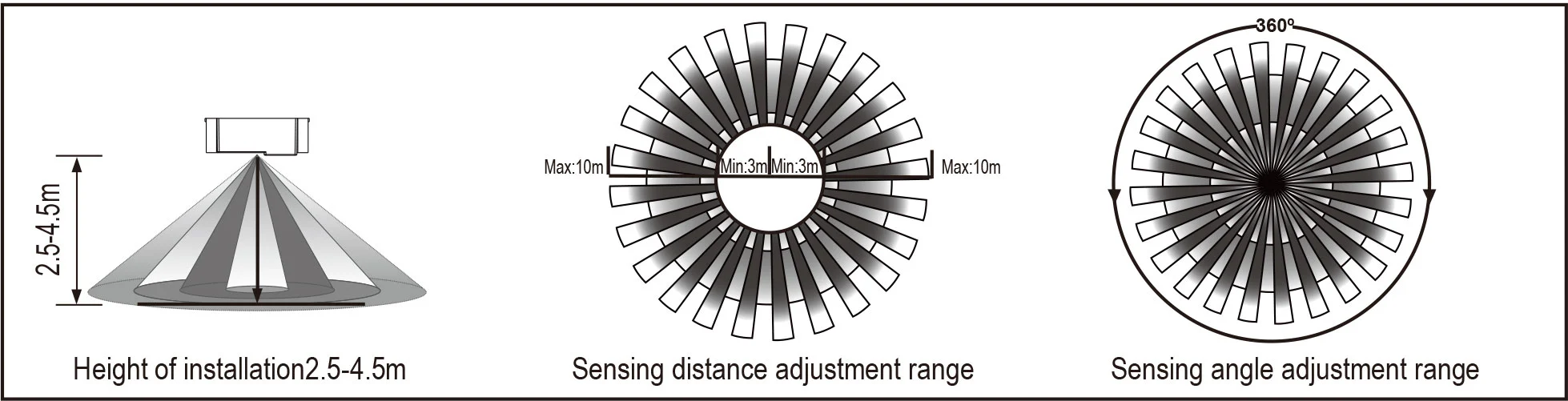

Rentang deteksi adalah istilah yang digunakan untuk menggambarkan jari -jari casting lingkaran yang kira -kira di tanah ketika dipasang pada ketinggian 3 m. Untuk mengatur sakelar ke ON adalah "1", untuk mati adalah "0".
Perhatikan: Saat menggunakan produk ini, harap sesuaikan sensitivitas (rentang deteksi) dengan nilai yang sesuai tetapi maksimum untuk menghindari reaksi abnormal yang disebabkan oleh deteksi mudah gerakan yang salah oleh daun & tirai yang bertiup, hewan kecil atau gangguan peralatan listrik & peralatan listrik. Semua yang disebutkan di atas akan menyebabkan reaksi kesalahan. Ketika produk tidak berfungsi secara normal, cobalah untuk menurunkan sensitivitas dengan tepat, dan kemudian uji. Gerakan manusia akan menyebabkan induksi sensor, jadi ketika Anda di bawah pengujian fungsi, silakan tinggalkan wilayah induksi dan jangan membuat gerakan untuk mencegah sensor pekerjaan terus menerus.

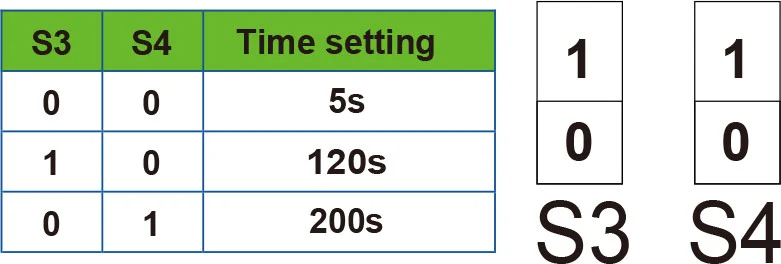

Pengaturan Waktu S3 S4
Ini dapat didefinisikan dari 5 detik hingga 200 detik. Setiap gerakan yang terdeteksi sebelum waktu ini berlalu akan memulai kembali timer. Dianjurkan untuk memilih waktu terpendek untuk menyesuaikan rentang deteksi dan untuk melakukan tes berjalan. Untuk mengatur sakelar ke ON adalah "1", untuk mati adalah "0".
Ini terutama untuk penyesuaian waktu tunda dari saat sinyal terdeteksi dan cahaya auto-on sampai cahaya otomatis. Anda dapat menentukan waktu tunda untuk kebutuhan praktis Anda. Tetapi Anda akan lebih menurunkan waktu menunda waktu demi penghematan energi, karena sensor gelombang mikro memiliki fungsi penginderaan berkelanjutan, yaitu, setiap gerakan yang terdeteksi sebelum waktu tunda berlalu akan memulai kembali timer dan lampu akan tetap menyala hanya jika ada manusia dalam kisaran deteksi.

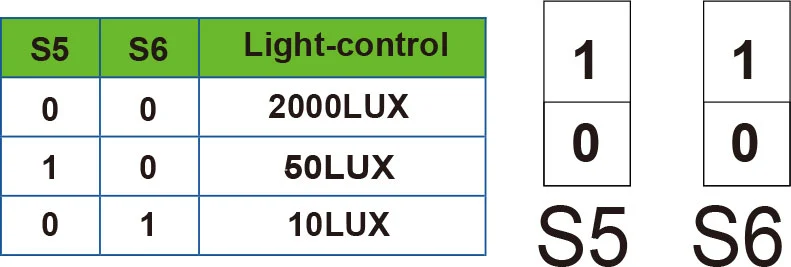

Pengaturan Kontrol Cahaya S5 S6
Ini dapat didefinisikan dalam kisaran 10 ~> 2000 lux. Untuk mengatur sakelar ke ON adalah "1", untuk mati adalah "0".
Manual ini untuk pemrograman konten saat ini dari produk ini, ada perubahan dan modifikasi pada pabrikan tanpa pemberitahuan!
Dilarang secara ketat untuk menyalin konten manual instruksi untuk tujuan lain tanpa izin dari perusahaan.
| Kesalahan | Penyebab Kegagalan | Larutan |
| Beban gagal untuk bekerja. | Iluminasi ringan diatur secara tidak benar. | Sesuaikan pengaturan beban. |
| Beban bekerja sepanjang waktu. | Bebannya rusak. | Ubah beban. |
| Kekuatannya mati. | Nyalakan daya. | |
| Ada sinyal kontinu di wilayah deteksi. | Periksa pengaturan area deteksi. | |
| Beban bekerja ketika tidak ada sinyal gerak yang terdeteksi. | Lampu tidak terpasang dengan baik sehingga sensor gagal mendeteksi sinyal yang andal. | Siapkan kembali tempat instalasi. |
| Sinyal bergerak terdeteksi oleh sensor (gerakan di belakang dinding, pergerakan benda kecil, dll.) | Periksa pengaturan area deteksi. | |
| Beban gagal berfungsi ketika ada sinyal gerak yang terdeteksi. | Kecepatan gerak terlalu cepat atau area deteksi yang ditentukan terlalu kecil. | Periksa pengaturan area deteksi. |
Peringatan! Situasi berikut akan menyebabkan reaksi kesalahan.
1. Dipasang pada objek goyang akan menyebabkan reaksi kesalahan.
2. Tirai guncangan yang ditiup angin akan menyebabkan reaksi kesalahan. Pilih tempat yang sesuai untuk dipasang.
3. Terpasang di mana lalu lintas sibuk akan menyebabkan reaksi kesalahan.
4. Percakan yang diproduksi oleh beberapa peralatan di dekatnya akan menyebabkan reaksi kesalahan.
● Harap konfirmasi dengan instalasi prefesional.
● Untuk tujuan keselamatan, silakan potong daya sebelum operasi pemasangan dan pelepasan.
● Kerugian apa pun yang disebabkan oleh operasi yang tidak tepat, pabrikan tidak melakukan tanggung jawab apa pun.
