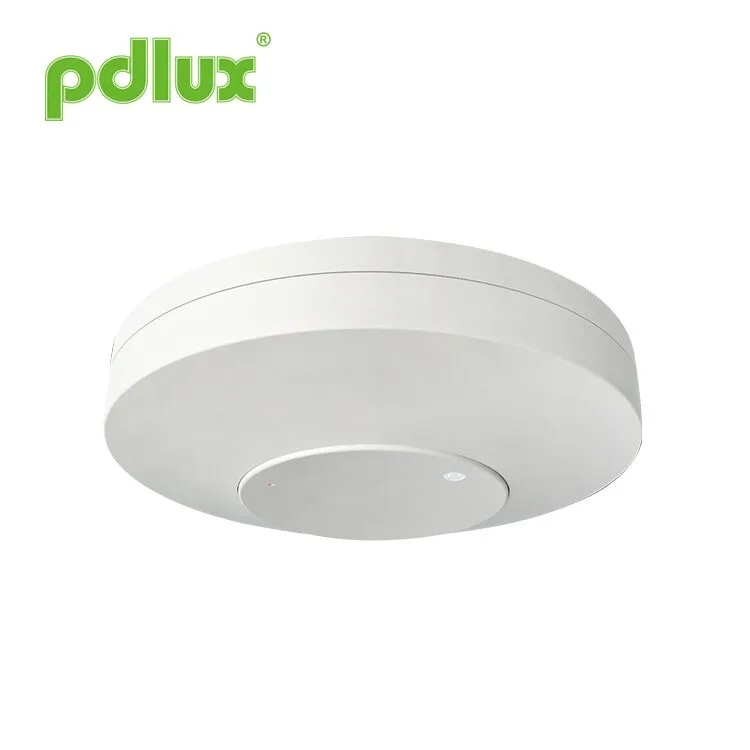

PDLUX PD-M330-C 5.8GHz MMWAVE Detektor Kehadiran Manusia
Gunakan FMCW untuk mendeteksi orang di area tertentu. Dengan menggabungkan pemrosesan sinyal radar dengan algoritma deteksi manusia yang akurat, deteksi manusia sensitivitas tinggi dapat dicapai, yang dapat mendeteksi target manusia yang bergerak dan stasioner. Kehadiran biologis (terutama tubuh manusia) dengan karakteristik seperti pernapasan dan detak jantung dalam rentang deteksi terdeteksi, sehingga tubuh manusia dapat dirasakan tanpa gerakan tubuh, termasuk orang yang tidur.
Model:PD-M330-C
mengirimkan permintaan
Ringkasan
Gunakan FMCW untuk mendeteksi orang di area tertentu. Dengan menggabungkan pemrosesan sinyal radar dengan algoritma deteksi manusia yang akurat, deteksi manusia sensitivitas tinggi dapat dicapai, yang dapat mendeteksi target manusia yang bergerak dan stasioner. Kehadiran biologis (terutama tubuh manusia) dengan karakteristik seperti pernapasan dan detak jantung dalam rentang deteksi terdeteksi, sehingga tubuh manusia dapat dirasakan tanpa gerakan tubuh, termasuk orang yang tidur.
Spesifikasi
| Frekuensi operasi: | 5.8GHz |
| Nilai Load: | 800W (resistif)/300W (kapasitif) |
| Tegangan Dinilai: | 100-240V AC, 50/60Hz |
| Sinyal keluaran: | Sakelar on/off |
| Konsumsi daya siaga: | <0,4w |
| Tinggi instalasi: | 2.5-6m |
| Radius Deteksi: | > 2-6m (dapat disesuaikan) |
| Rentang Kontrol Cahaya: | 5-300lux - siang hari |
| Tunda shutdown: | 10 detik hingga 8 menit (Atur shutdown penundaan waktu sesuai kebutuhan) |
| Tingkat Perlindungan: | IP20 |

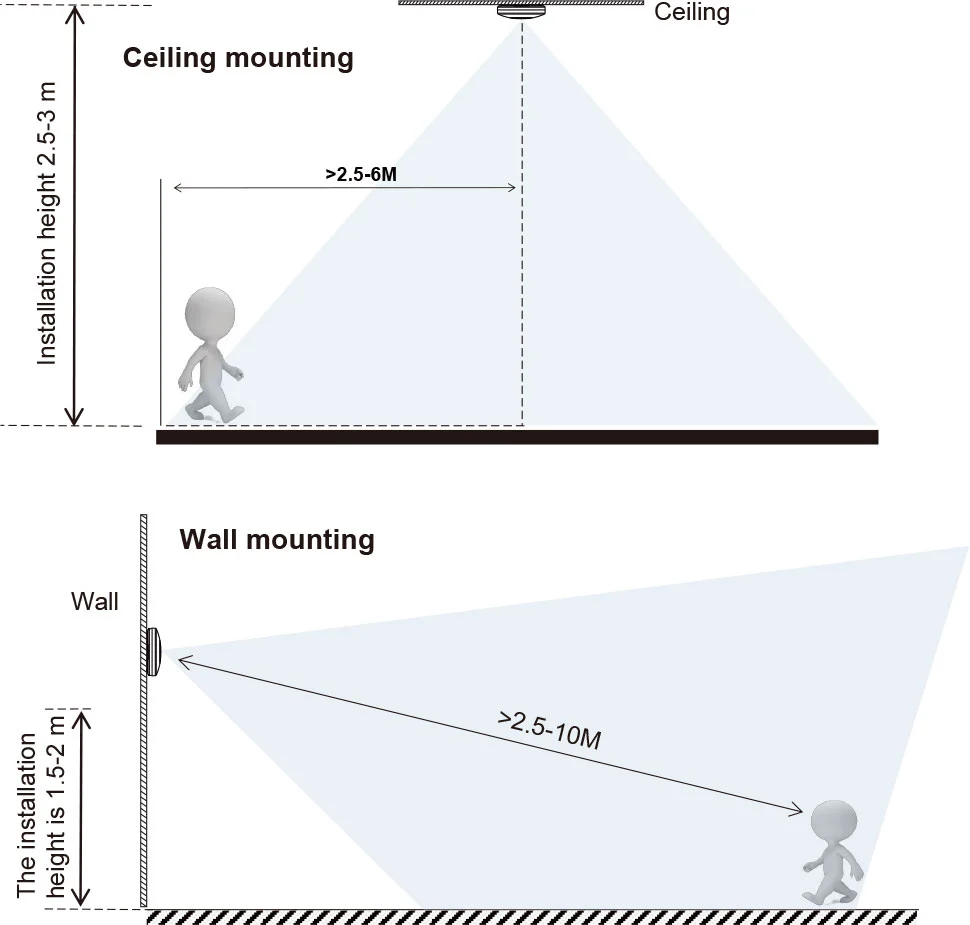

Diagram skematik distribusi area deteksi
Fungsi
Identifikasi siang dan malam secara otomatis. Dapat menyesuaikan cahaya sekitar sesuai dengan keinginan Anda: ketika beralih ke matahari (maks), itu akan bekerja di siang hari dan di malam hari. Ketika beralih ke bulan (min), itu hanya akan bekerja dalam keadaan kurang dari 10 lux. Adapun penyesuaian, silakan merujuk ke cara pengujian.
Penundaan waktu ditambahkan terus-menerus: ketika menerima sinyal induksi kedua setelah induktor pertama, itu akan menghitung waktu sekali lagi pada sisa waktu-waktu pertama. (Set waktu)
Penundaan Penyesuaian: Dapat diatur sesuai kebutuhan. Nilai minimum adalah 10 detik, dan nilai maksimum adalah 8 menit

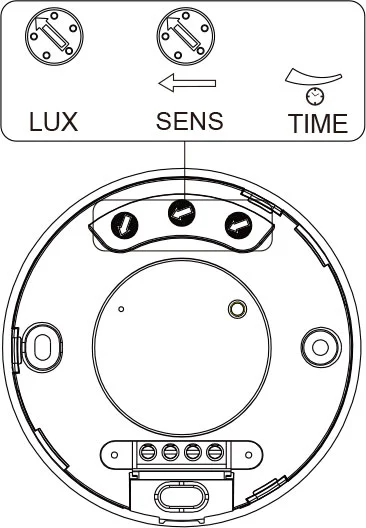

(1) Pengaturan kontrol cahaya
Sesuaikan lampu kerja. Putar searah jarum jam untuk meningkatkannya dan putar berlawanan arah jarum jam untuk menguranginya. Saat beralih ke Mini, itu hanya akan bekerja di bawah kontrol cahaya sekitar 10lux, saat beralih ke Max, itu dapat bekerja dengan kontrol cahaya.
(2) Pengaturan waktu
Sesuaikan pengaturan waktu kerja beban. Putar searah jarum jam untuk meningkatkannya dan putar berlawanan arah jarum jam untuk menguranginya. Pengaturan waktu adalah sekitar 8 menit saat beralih ke max, dan pengaturan waktu adalah sekitar 10 detik saat beralih ke min.
(3) Pengaturan rentang deteksi (sensitivitas)
Jarak deteksi minimum saat berputar berlawanan arah jarum jam ke bawah, dan maksimum saat berbelok searah jarum jam ke bawah.
Kisaran maksimum target deteksi radar adalah jarak garis lurus 6m antara tubuh manusia dan sensor, dan rentang deteksi adalah 2-6m.
Catatan: Ketika lampu mati otomatis, akan memakan waktu 1 detik sebelum sensor siap untuk mendeteksi gerakan lain, yaitu, hanya sinyal yang terdeteksi 1 detik kemudian dapat lampu menjadi otomatis.
Ini terutama untuk penyesuaian waktu tunda dari saat sinyal terdeteksi dan cahaya auto-on sampai cahaya otomatis. Anda dapat menentukan waktu tunda untuk kebutuhan praktis Anda. Tetapi Anda lebih baik menurunkan waktu tunda demi penghematan energi, karena sensor inframerah memiliki fungsi penginderaan berkelanjutan, yaitu, setiap gerakan yang terdeteksi sebelum waktu tunda berlalu akan memulai kembali timer dan lampu akan tetap menyala hanya jika ada manusia dalam kisaran deteksi.

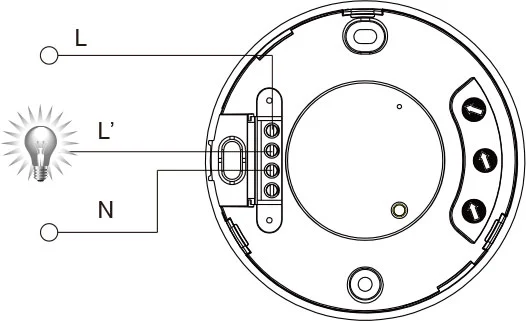

Diagram kawat koneksi
● Hubungkan n, l dengan daya;
● Hubungkan N, L 'dengan beban.

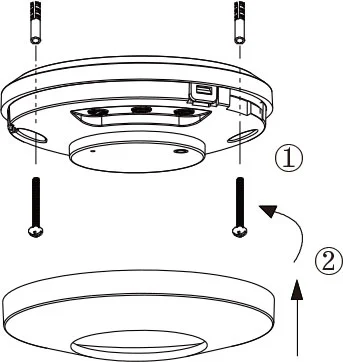

Instruksi Instalasi
CATATAN:
Sebelum memasang daya sakelar
Tes
1. Putar Knob Lux searah jarum jam ke maksimum (matahari). Putar Knob Time Anti-Clockwise ke minimum. Kenop Sensor Jurnal Searah jarum jam ke maksimum.
2. Setelah Power On, jika tidak ada sinyal kontinu yang terdeteksi, beban yang dikendalikan akan berhenti bekerja setelah 10 detik hingga 8 menit.
3. Setelah terdeteksi, beban berfungsi dan lampu indikator menyala. Setelah 10 detik hingga 8 menit, jika tidak ada sinyal kontinu yang terdeteksi, lampu indikator berhenti bekerja. Jika sinyal terdeteksi setelah 10 detik, beban harus mulai bekerja, lampu indikator harus menyala, dan berhenti bekerja setelah 5 detik hingga 8 menit. Pada saat ini, tidak ada sinyal kontinu yang terdeteksi.
4. Putar kenop lux berlawanan arah jarum jam ke minimum. Jika tes dilakukan pada 10lux atau di atas, beban tidak boleh berfungsi setelah beban induktif berhenti bekerja; Tetapi jika Anda menutupi jendela deteksi dengan objek buram (handuk, dll.), Beban akan berfungsi. Dengan tidak adanya sinyal penginderaan, beban harus berhenti bekerja dalam 10 detik hingga 8 menit.
Manual ini untuk pemrograman konten saat ini dari produk ini, ada perubahan dan modifikasi pada pabrikan tanpa pemberitahuan!
Dilarang secara ketat untuk menyalin konten manual instruksi untuk tujuan lain tanpa izin dari perusahaan.
