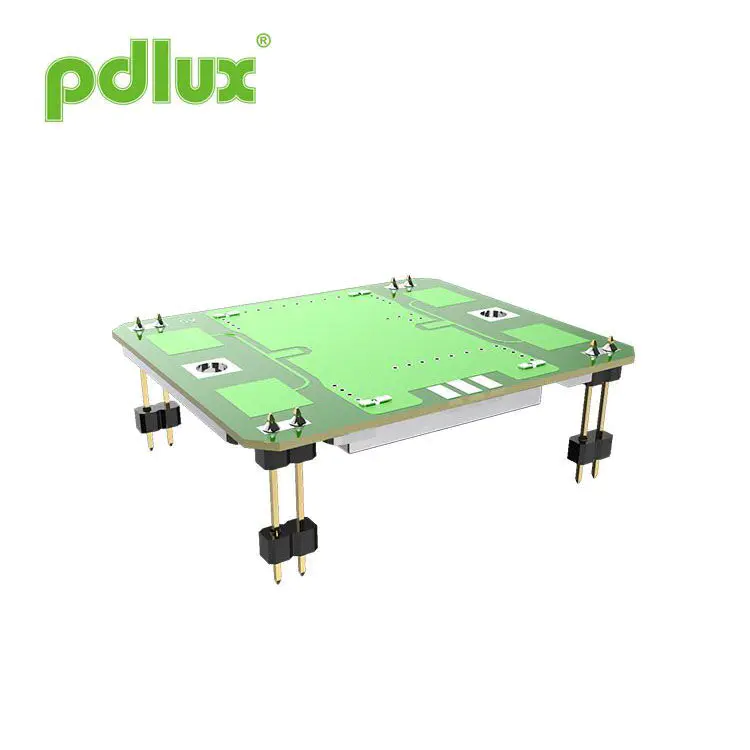

Sensor gerak microwave PD-V9-PD X-band dengan akurasi tinggi
Presisi, kinerja, dan kustomisasi-sensor gerak microwave X-Band PD-V9-P dengan akurasi tinggi memenuhi tuntutan sistem deteksi pintar modern. PD-V9-P adalah sensor gerakan X-band sensitivitas tinggi yang dirancang untuk deteksi yang akurat di berbagai lingkungan. Ini mendukung kustomisasi frekuensi (10.525GHz, 10.587GHz, 10.687GHz) untuk mematuhi peraturan lokal. Dengan respons cepat dan pelacakan gerakan yang andal, sangat ideal untuk perangkat IoT, pencahayaan pintar, sistem otomatis, dan penginderaan gerakan industri. Desain pemasangan yang fleksibel dan mode daya rendah PWM membuatnya cocok untuk aplikasi yang sadar energi. Kami menawarkan dukungan teknis penuh dan pengiriman tepat waktu untuk memastikan kesuksesan Anda.
Model:PD-V9-P
mengirimkan permintaan
Ukuran
Fitur
- Pengaturan Frekuensi: 10.525-10.587GHz
- termasuk antena patch
- DRO: Dielektrik Resonator Oscilato
- Tiris arus rendah DC
- Ukuran kecil
- Kepatuhan RoHS
Spesifikasi
| Barang | Spesifikasi | |
| Pengaturan frekuensi | 10.525-10.587GHz (disesuaikan sesuai dengan persyaratan yang berbeda) | |
| Kondisi | TA = +25 C ， anggur = +5 vdc | |
| Tegangan operasi | +5.0 ± 0,5 VDC | |
| Arus operasi | <32 Me Type. | |
| Daya output | 20 MW (13 dBm) E.I.R.P. Typ. | |
| Stabilitas frekuensi | ± 5 MHz maks. (TA: -30 hingga +55 C) | |
| Sensitivitas kehilangan kembali | -90 dbc typ. | |
| Emisi harmonik kedua | -40 rentang dbm | |
| Antena Beamwidth (-3 dB) | E-Plane | NOM 36 derajat. (Sudut penuh oretis 72 derajat) |
| H-Plane | 72 derajat nom. (Sudut penuh oretis 144 derajat) | |
| Antarmuka RF | Antena tambalan | |
| Kisaran suhu | -30 hingga +55 C (ruang lingkup penggunaan standar), -40 hingga +80 C (rentang penggunaan maksimum) | |
| Peraturan untuk kepatuhan | ETS 300 440 | |
Pola radiasi
Pendahuluan singkat
Sensor kecerahan seri PD-V9 beroperasi di X-band. Frekuensi operasi berada dalam rentang frekuensi 10.525GHz hingga 10.687GHz. Pengguna perlu melakukan pembelian berdasarkan Kustomisasi sesuai dengan peraturan frekuensi negara tempat ia berada. Misalnya, 10.525GHz, 1 0.587GHz, 10.687GHz. Sensor seri PD-V9 banyak digunakan dalam produk aplikasi keamanan dan pengawasan, sensor pintu otomatis, lampu penginderaan mobile, sensor IoT, sensor kecepatan, dan berbagai produk sensor seluler.
Sensor memiliki deteksi sudut H-plane besar dan deteksi sudut kecil EPlan. Pengguna dapat memperbaiki sensor pada sudut yang berbeda sesuai kebutuhan selama penggunaan. Seolah -olah pengguna ingin arus kerja sensor menjadi sekecil mungkin, Anda dapat mengatur mode catu daya sensor ke mode PWM (siklus tugas), yang secara efektif dapat mengurangi arus kerja.
Kemungkinan masalah yang ditemui
Ketika pengguna mengalami masalah berikut saat menggunakan atau secara langsung mengganti sensor asli.
1. Penggunaan pertama:
Saat Anda menggunakan sensor gerak microwave PD-V9-P-Band dengan akurasi tinggi untuk pertama kalinya dan menghadapi sensitivitas tinggi atau sensitivitas yang tidak mencukupi, Anda harus terlebih dahulu memeriksa status pengaturan gain dari sirkuit amplifikasi. Dan apakah metode perhitungan yang digunakan oleh MCU untuk memproses sinyal sesuai. Secara umum, mudah untuk menemukan solusi.
2. Masalah -masalah yang mungkin muncul ketika secara langsung mengganti sensor yang digunakan sebelumnya:
Ketika secara langsung mengganti sensor yang digunakan sebelumnya, mungkin juga ada masalah sensitivitas tinggi dan sensitivitas rendah, yang dapat dengan mudah diselesaikan. Cukup meningkatkan sirkuit amplifikasi atau mengurangi gain sirkuit amplifikasi sudah cukup. Tidak perlu mempertimbangkan algoritma pemrosesan sinyal MCU.
Bantuan yang mungkin dibutuhkan pemula saat menggunakan:
Jika Anda mengalami kesulitan saat menggunakan sensor seri PD-V9 dan membutuhkan bantuan. Anda dapat menghubungi kami melalui email. Secara umum, jawaban dapat diperoleh.
PENDAHULUAN PRODUK:
Pendahuluan Produk dapat dimodifikasi dan ditingkatkan oleh PDLUX kapan saja bila perlu. Tidak harus semua orang akan diberitahu secara tepat waktu.
