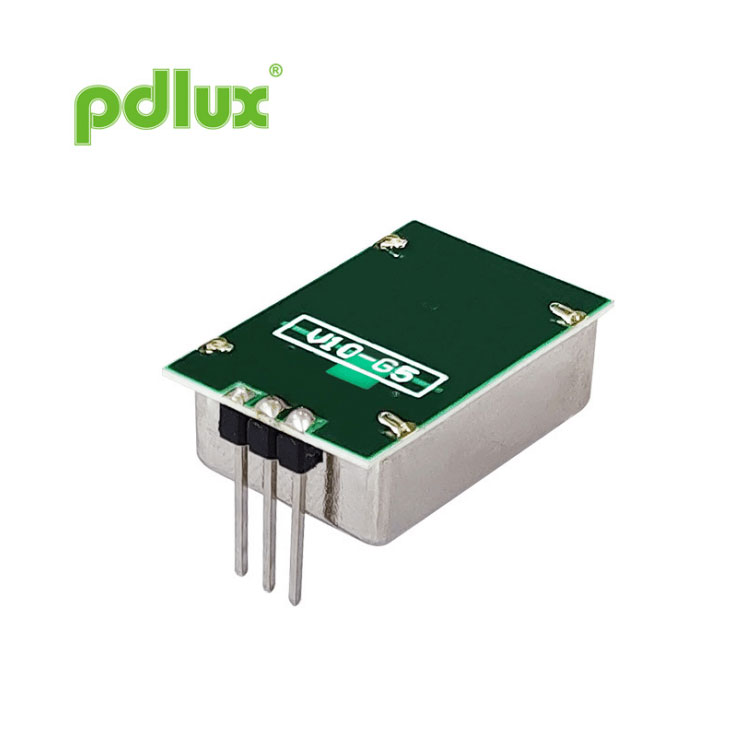

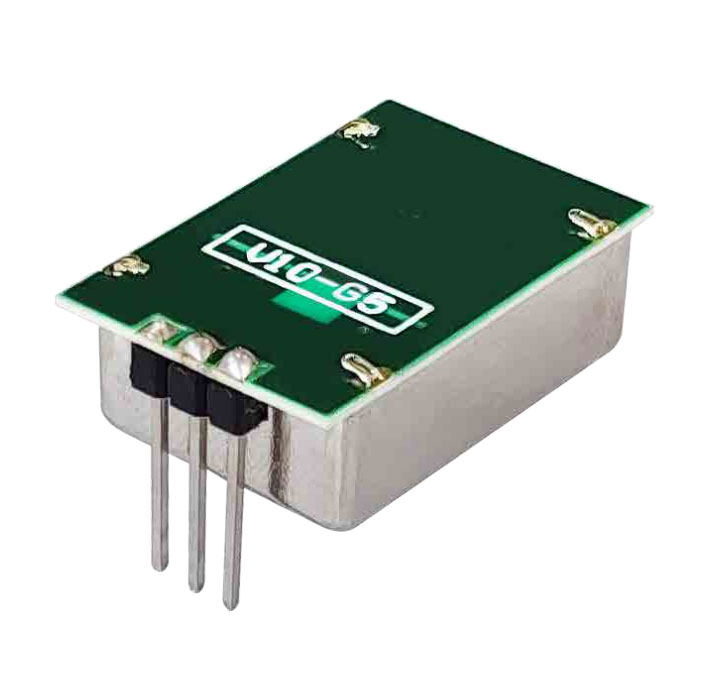

Unit Detektor Gerakan Transceiver Microwave Miniatur X-Band PD-V10-G5
Dibuat sendiri di pabrik Pdlux di Tiongkok, kami adalah produsen dan pemasok Unit Detektor Gerakan Transceiver Microwave Miniatur X-Band PD-V10-G5 yang diakui, dengan cermat memantau setiap langkah produksi untuk memastikan kualitas dan harga yang jelas, memberikan pelanggan kami solusi hemat biaya.
mengirimkan permintaan
Unit ini, ditempatkan dalam kaleng logam, dilengkapi dengan osilator stabil resonator dielektrik, yang memberikan kestabilan operasi pada rentang suhu yang luas baik dalam mode pulsa CW atau siklus tugas rendah dan terintegrasi penerima homodyne untuk meningkatkan sensitivitas dan keandalan.
Rangkaian modul ini tersedia dengan tegangan suplai +5v atau +3v.
Prinsip dasar pengoperasiannya terdiri dari mendeteksi pergeseran frekuensi antara sinyal yang dikirim dan diterima
dipantulkan kembali dari objek bergerak dalam bidang pandang unit.
Unit ini menghasilkan sinyal keluaran tingkat rendah yang dapat diperkuat dan diproses untuk menghasilkan alarm suara atau visual
memberi sinyal dan menggunakan teknik manufaktur pemasangan permukaan berbiaya rendah yang terbukti kokoh dan kokoh di lapangan
dapat diandalkan.
| Bagian NO. | Negara | Frekuensi | Komentar |
| PD-V10-501 | Inggris | 10.587GHz (5V) | |
| PD-V10-502 | Amerika Serikat | 10.525GHz (5V) | FCC-ID |
| PD-V10-502 | Belgia, Belanda, Italia | 10.525GHz (5V) | Memenuhi Petunjuk RED |
| PD-V10-301 | Inggris | 10.587GHz (3V) | |
| PD-V10-302 | Belgia, Belanda, Italia | 10.525GHz (3V) | Memenuhi Petunjuk RED |
| Frekuensi | Lihat tabel di atas |
| Keluaran Daya (Min.) | 5 dBm EIRP |
| Tegangan Operasi | +5 V ± 0,25 V +3 V ± 0,15 V |
| Arus Operasi (CW) | 25mA (maks) 20mA (ketik) |
| Emisi Harmonik | <-30dBm |
| Arus Rata-rata (5% DC) | ketik 1 mA. |
| Lebar Pulsa (Min.) | 5 µdetik |
| Siklus Tugas (Min) | 1% |
| Frekuensi Pengulangan Pulsa | 2-4KHz |
| Sensitivitas (untuk rasio S/N 10 dB) | -84dBm |
| Kebisingan (diukur dalam bandwidth 3Hz hingga 80Hz) | < 30 μV |
| Memperoleh | 5dBi |

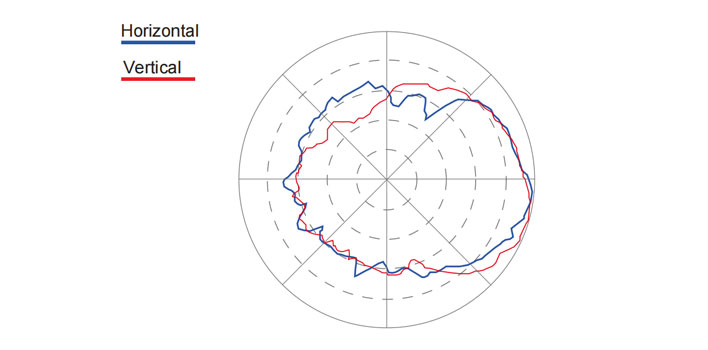

| -3 dB Lebar Sinar | |
| Pesawat E | 50° |
| Pesawat H | 60° |
| Berat | 4 gram |

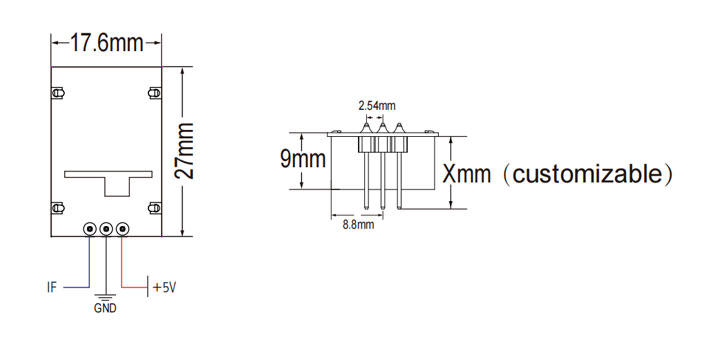

| Konektor header pin | Jarak 2.54mm X3 |
| Sesuai RoHS | |
| Daya/Suhu. Koefisien (melebihi rentang suhu operasi) | 3dB |
| Frekuensi/Suhu. Koefisien (melebihi rentang suhu operasi) | 6,5MHz |
| Suhu Operasional | -20°C hingga +70°C |
Kekuatan keluaran sensor (rentang deteksi) bergantung pada Rasio Sinyal terhadap Kebisingan. Lebih tinggi atau lebih rendah dari suhu pengoperasian nominal, sensor juga dapat bekerja, namun kinerjanya akan berkurang. Untuk menghindari kerusakan pada perangkat, kehati-hatian harus dilakukan selama penanganan. Pelepasan Elektrostatis (ESD) yang Tepat tindakan pencegahan harus diperhatikan pada semua tahap penyimpanan, penanganan, perakitan, dan pengujian.
