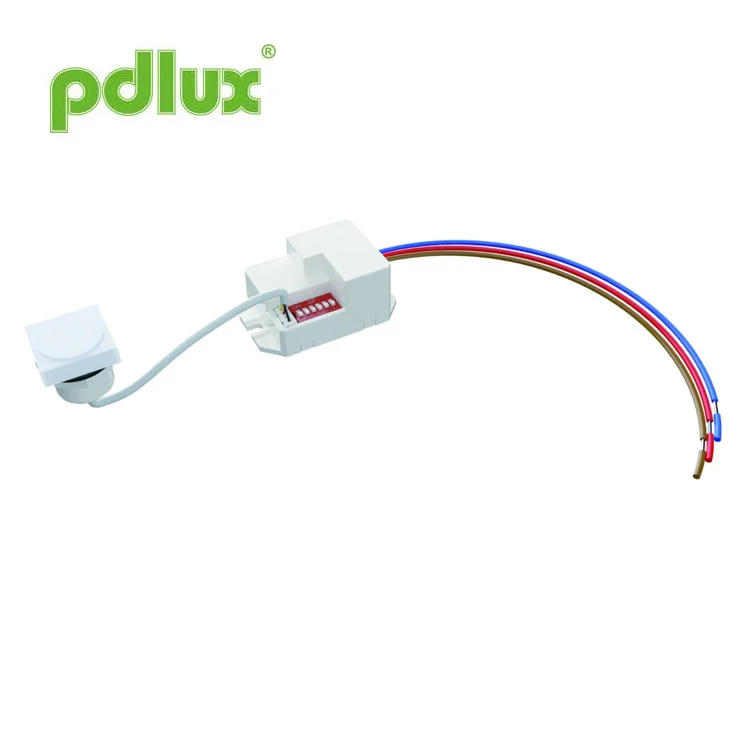

Sensor Microwave 5.8GHz Kepala Persegi Baru untuk Tangga & Koridor Sempit
Model:PD-MB15Y
mengirimkan permintaan

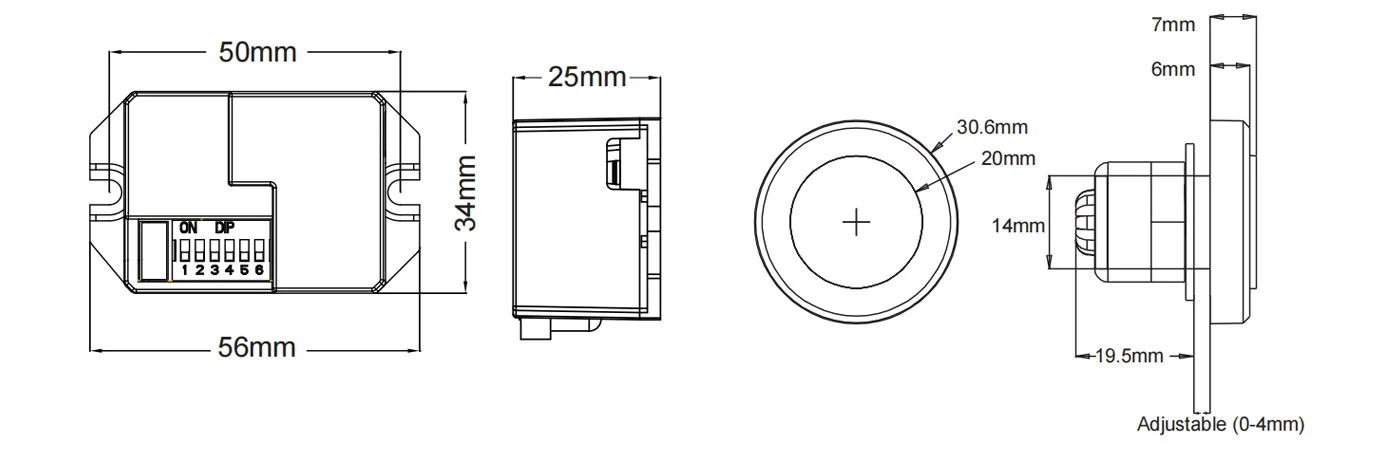

Ukuran produk
Ringkasan
Ini adalah sensor gelombang mikro digital presisi tinggi yang jangkauan deteksinya 360° dan frekuensi kerjanya 5,8GHz. Hal ini didasarkan pada prinsip Doppler yang mengintegrasikan pemancar dan penerima. Ini mengadopsi MCU (Unit Kontrol Mikro) yang sangat meningkatkan presisi dan mengurangi tingkat kesalahannya. Penampilannya halus dan strukturnya kompak. Ini dapat dihubungkan secara independen ke beban atau dengan mudah dipasang di dalam penerangan dengan kap lampu terbuat dari kaca atau plastik. Hal ini banyak diterapkan di lorong, kamar kecil, lift, rumah tangga atau area umum lainnya untuk perlindungan keamanan atau penghematan energi.
Fitur
1. Bahaya non-radiasi: daya pemancarnya lebih rendah dari 0,2mW, yang tidak membahayakan tubuh manusia.
2. Kemampuan anti-interferensi yang kuat, dapat bekerja pada kisaran suhu -15℃ -+70℃.
3. Frekuensinya konstan dan penyimpangan frekuensi tidak akan terjadi dalam rentang frekuensi。

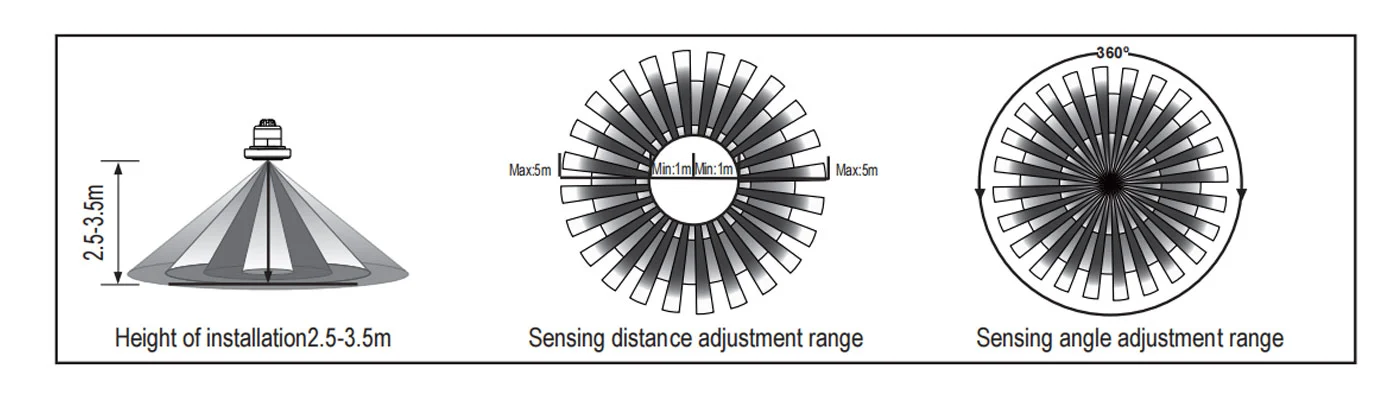

Informasi sensor

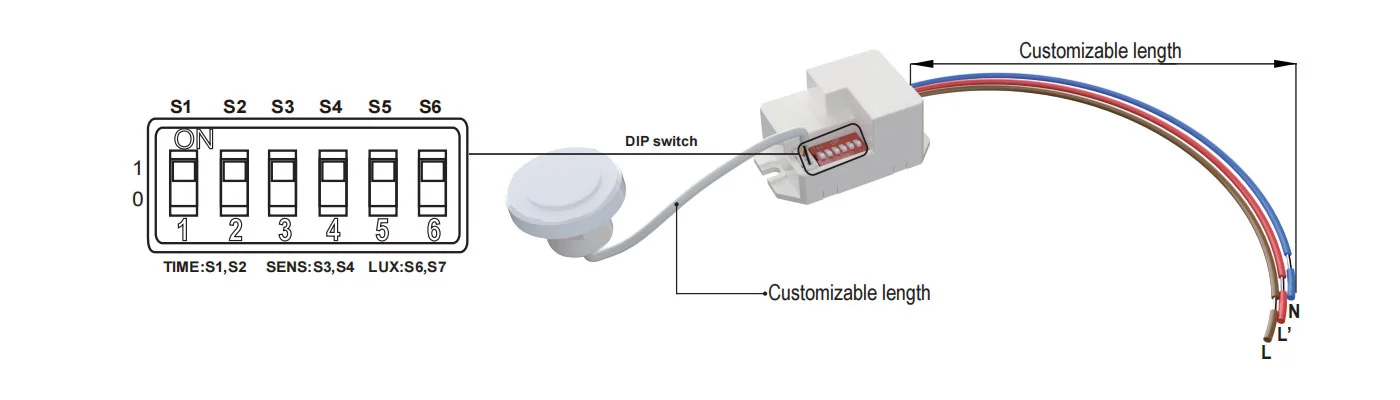

Cara pengaturan: saklar DIP
Spesifikasi
=| Sumber listrik | 220-240VAC |
| Frekuensi daya | 50Hz |
| sistem HF | 5.8GHz （Frekuensi tengah） Gelombang listrik CW, pita ISM |
| Nilai beban | Tungsten Maks 800W Maksimum 200W. berpendar & LED |
| Tingkat perlindungan | IP20, Kelas II |
| Instalasi duduk | di dalam ruangan, pemasangan di langit-langit |
| Kekuatan transmisi | <0,2mW |
| Sudut deteksi | 360° |
| Rentang deteksi | 1m-2m-4m-5m (jari-jari) (dapat disesuaikan) |
| Pengaturan waktu | 8detik-3 menit-10 menit-15 menit, (dapat disesuaikan) |
| Kontrol cahaya | 10LUX-50LUX- >2000LUX, (dapat disesuaikan |
| Konsumsi daya | sekitar 0,5W |
| Suhu kerja | -15°C~+70°C |

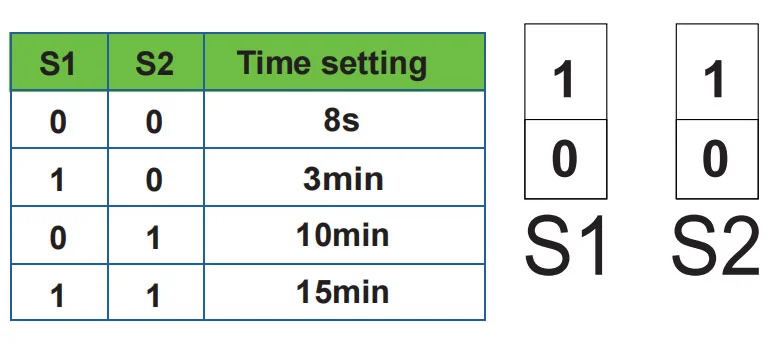

Pengaturan waktu S1 S2
Ini dapat didefinisikan sebagai 8 detik hingga 15 menit. Setiap gerakan yang terdeteksi sebelum waktu ini berlalu akan memulai kembali pengatur waktu. Disarankan untuk memilih waktu terpendek untuk menyesuaikan jangkauan deteksi dan untuk melakukan tes berjalan. Untuk mengatur saklar ke ON adalah “1”, ke OFF adalah “0”.
Hal ini terutama untuk penyesuaian waktu tunda dari saat sinyal terdeteksi dan lampu menyala otomatis hingga lampu mati otomatis. Anda dapat menentukan waktu tunda sesuai kebutuhan praktis Anda. Namun sebaiknya Anda menurunkan waktu tunda demi penghematan energi, karena sensor gelombang mikro mempunyai fungsi penginderaan terus menerus, yaitu, setiap gerakan yang terdeteksi sebelum waktu tunda berlalu akan memulai ulang pengatur waktu dan lampu akan terus menyala hanya jika ada manusia dalam jangkauan deteksi.

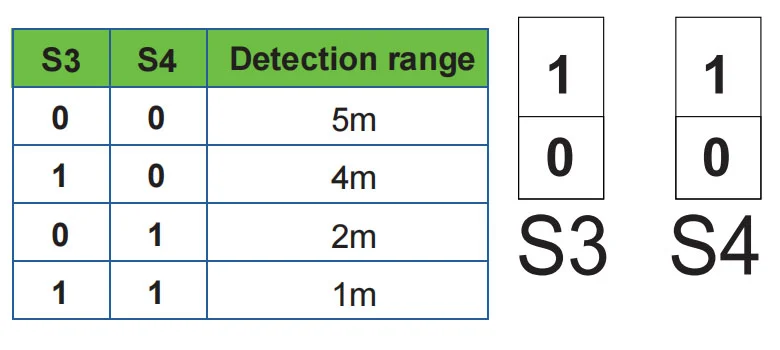

Pengaturan jangkauan deteksi (sensitivitas) S3 S4
Jangkauan deteksi adalah istilah yang digunakan untuk menggambarkan jari-jari pengecoran lingkaran kasar di tanah bila dipasang pada ketinggian 3 m. Untuk mengatur saklar ke ON adalah “1”, ke OFF adalah “0”.
Perhatian: saat menggunakan produk ini, harap sesuaikan sensitivitas (rentang deteksi) ke nilai yang sesuai tetapi maksimal untuk menghindari reaksi abnormal yang disebabkan oleh mudahnya deteksi gerakan yang salah oleh hembusan daun & tirai, hewan kecil, atau gangguan jaringan listrik & peralatan listrik. Semua hal di atas akan menyebabkan reaksi kesalahan. Jika produk tidak berfungsi normal, coba turunkan sensitivitasnya dengan tepat, lalu uji. Gerakan manusia akan menyebabkan induksi sensor, jadi ketika Anda sedang melakukan pengujian fungsi, harap tinggalkan wilayah induksi dan jangan melakukan gerakan untuk mencegah sensor bekerja terus menerus.

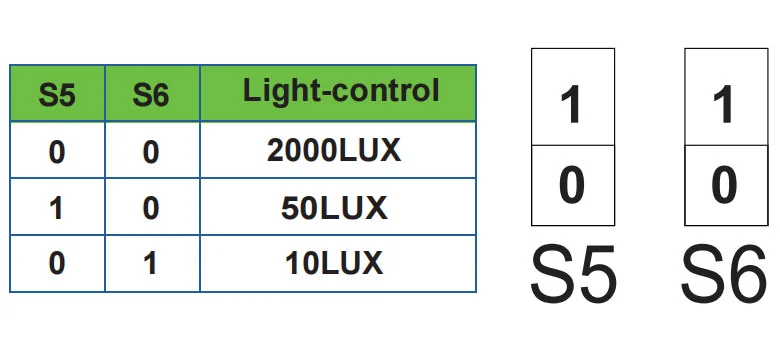

Pengaturan kontrol cahaya S5 S6
Ini dapat ditentukan dalam kisaran 10~>2000 LUX. Untuk mengatur saklar ke ON adalah “1”, ke OFF adalah “0”.
Panduan ini untuk pemrograman konten terkini dari produk ini, ada perubahan dan modifikasi apa pun dari pabrikan tanpa pemberitahuan!
Dilarang keras menyalin isi instruksi manual untuk tujuan lain apa pun tanpa izin dari perusahaan.
| Kesalahan | Penyebab kegagalan | Larutan |
| Beban gagal berfungsi. | Penerangan cahaya tidak diatur dengan benar. | Sesuaikan pengaturan beban. |
| Bebannya rusak. | Ubah bebannya. | |
| Listrik padam. | Nyalakan daya. | |
| Beban bekerja sepanjang waktu. | Ada sinyal terus menerus di wilayah deteksi. | Periksa pengaturan daerah deteksi. |
| Beban bekerja bila ada tidak ada sinyal gerakan yang terdeteksi. | Lampu tidak terpasang dengan baik sehingga sensor gagal mendeteksi sinyal yang dapat diandalkan. | Sesuaikan kembali tempat pemasangan. |
| Sinyal bergerak dideteksi oleh sensor (movement di balik dinding, pergerakan benda kecil, dll.) | Periksa pengaturan area deteksi. | |
| Beban gagal bekerja ketika ada sinyal gerakan terdeteksi. | Kecepatan gerakan terlalu cepat atau area deteksi yang ditentukan terlalu kecil. | Periksa pengaturan area deteksi. |
Peringatan! Situasi berikut akan menyebabkan reaksi kesalahan.
1. Pemasangan pada benda yang bergoyang akan menimbulkan reaksi kesalahan.
2. Tirai yang bergetar tertiup angin akan menyebabkan reaksi kesalahan. Silakan pilih tempat yang cocok untuk memasang.
3. Dipasang di tempat lalu lintas sibuk akan menimbulkan reaksi kesalahan.
4. Percikan api yang dihasilkan oleh beberapa peralatan di dekatnya akan menyebabkan reaksi kesalahan.
● Harap konfirmasi dengan instalasi profesional.
● Demi keselamatan, harap matikan listrik sebelum operasi pemasangan dan pelepasan.
● Segala kerugian yang disebabkan oleh pengoperasian yang tidak benar, pabrikan tidak bertanggung jawab apa pun.
