Sensor Radar Doppler
Sensor Radar Doppler dapat menembus kaca, plastik dan kayu, sehingga sensor gelombang mikro dapat dipasang di dalam naungan yang terbuat dari kaca, plastik atau kayu dengan ketebalan tertentu. Misalnya, penerapan pada penerangan, hanya dengan membuat koneksi seperti yang ditunjukkan di bawah ini Anda dapat mengubah penerangan umum menjadi penerangan penginderaan otomatis.

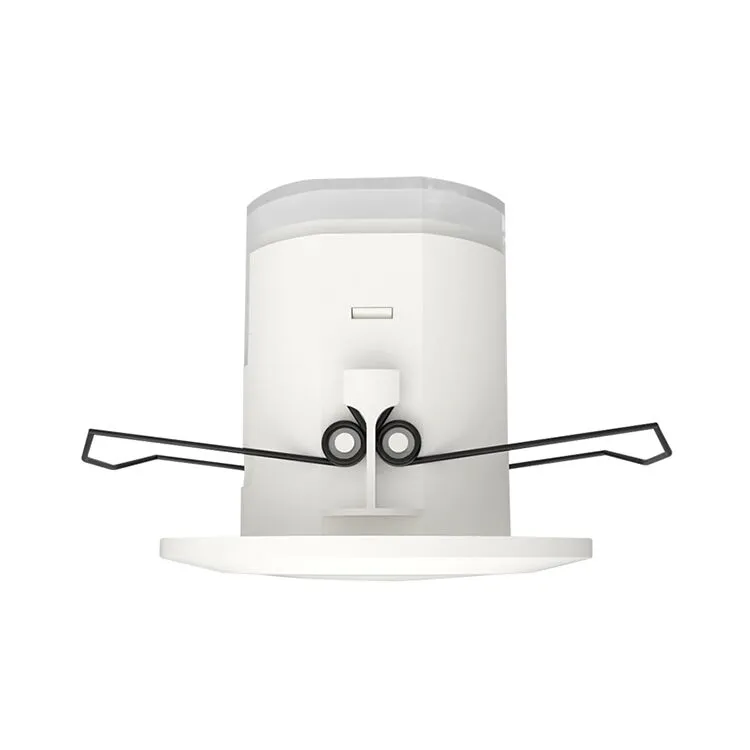

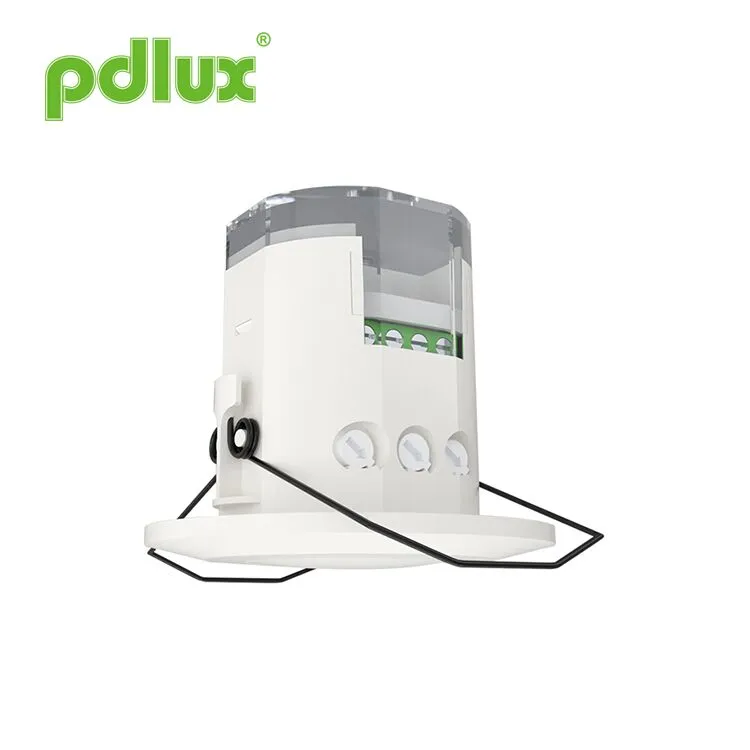

Model:PD-MV1018A
mengirimkan permintaan
Ringkasan
Ini adalah sensor gelombang mikro digital presisi tinggi yang jangkauan deteksinya 360° dan frekuensi kerjanya 5,8GHz. Hal ini didasarkan pada prinsip Doppler yang mengintegrasikan pemancar dan penerima. Ini mengadopsi MCU (Unit Kontrol Mikro) yang sangat meningkatkan presisi dan mengurangi tingkat kesalahannya. Penampilannya halus dan strukturnya kompak. Ini dapat dihubungkan secara mandiri ke beban atau dengan mudah dipasang di dalam penerangan dengan kap lampu yang terbuat dari kaca atau plastik. Hal ini banyak diterapkan di lorong, kamar kecil, lift, rumah tangga atau area umum lainnya untuk perlindungan keamanan atau penghematan energi. Ini berlaku untuk beberapa paten teknis dan merupakan pilihan sempurna untuk kehidupan cerdas Anda.
Fitur
1. Bahaya non-radiasi: daya pemancarnya lebih rendah dari 0,3mW, yang tidak membahayakan tubuh manusia.
2. Kinerja yang andal & stabil: ini menerapkan pemfilteran RC dan pemfilteran digital dalam pemrosesan digital. Ia juga menggunakan teknologi digital zero trigger, yaitu pada titik nol akan tersambung secara otomatis atau terputus secara otomatis. Ia menggunakan relai daya tinggi Tyco untuk mengontrol keluaran, yang memastikan kinerjanya dapat diandalkan. Ini mengadopsi chip manajemen daya untuk menjamin kinerja stabil dalam 100-240VAC.
Spesifikasi
|
Sumber listrik: 100-240VAC Frekuensi daya: 50/60Hz Nilai beban: maks.tungsten 1600W (220-240VAC) 400W Maks. neon & LED (220-240VAC) Tungsten Maks 1000W (100-130VAC) 250W Maks. neon & LED (100-130VAC) Daya transmisi: <0,2mW Suhu kerja: -15°C~+70°C |
Tingkat perlindungan: IP20, Kelas II Pengaturan waktu: 8 detik hingga 12 menit (dapat disesuaikan) Sudut deteksi: 360° Rentang deteksi: 2-10m(radii.) (dapat disesuaikan) Kontrol lampu: 2-2000LUX (dapat disesuaikan) Pemasangan duduk: di dalam ruangan, pemasangan di langit-langit Sistem HF: gelombang listrik 5.8GHz CW, pita ISM |
Informasi sensor
Aplikasi
Microwave dapat menembus kaca, plastik dan kayu, sehingga sensor microwave dapat dipasang di dalam naungan yang terbuat dari kaca, plastik atau kayu dengan ketebalan tertentu. Misalnya, penerapan pada penerangan, hanya dengan membuat koneksi seperti yang ditunjukkan di bawah ini Anda dapat mengubah penerangan umum menjadi penerangan penginderaan otomatis.
Anda dapat memasang satu atau lebih di dalam langit-langit atau lantai untuk mengontrol seluruh lorong.
Pengingat ramah: saat memasang dua atau lebih gelombang mikro secara bersamaan, Anda diharuskan menjaga jarak 4 meter dari yang lain, jika tidak, gangguan di antara gelombang mikro tersebut akan menyebabkan reaksi kesalahan.
Pengaturan cara satu: potensiometer
| Pengaturan jangkauan deteksi (sensitivitas) | |
|
Jangkauan deteksi adalah istilah yang digunakan untuk menggambarkan jari-jari lingkaran kasar yang dilemparkan ke tanah bila dipasang pada ketinggian 2,5 m. Memutar kenop sepenuhnya berlawanan arah jarum jam adalah rentang minimum, dan sepenuhnya searah jarum jam adalah maksimum. |
|
Catatan: jangkauan deteksi di atas diperoleh jika seseorang memiliki tinggi antara 1,6m~1,7m dengan sosok tengah dan bergerak dengan kecepatan 1,0~1,5m/detik. jika tinggi badan, bentuk tubuh, dan kecepatan bergerak seseorang berubah, jangkauan deteksi juga akan berubah.
Perhatian: saat menggunakan produk ini, harap sesuaikan sensitivitas (rentang deteksi) ke nilai yang sesuai tetapi maksimal untuk menghindari reaksi abnormal yang disebabkan oleh mudahnya deteksi gerakan yang salah oleh hembusan daun & tirai, hewan kecil, atau gangguan listrik. jaringan & peralatan listrik. Semua hal di atas akan menyebabkan reaksi kesalahan. Ketika produk tidak bekerja secara normal, silakan coba turunkan sensitivitasnya dengan tepat, lalu ujilah. Gerakan manusia akan menyebabkan induksi sensor, jadi ketika Anda sedang dalam pengujian fungsi, silakan tinggalkan wilayah induksi dan jangan melakukan gerakan untuk mencegah sensor bekerja terus menerus.
Pengingat ramah: saat memasang dua atau lebih gelombang mikro secara bersamaan, Anda diharuskan menjaga jarak 4 meter dari yang lain, jika tidak, gangguan di antara gelombang mikro tersebut akan menyebabkan reaksi kesalahan.
|
|
| Pengaturan waktu | |
|
Hal ini dapat ditentukan dari 8 detik (putar sepenuhnya berlawanan arah jarum jam) hingga 12 menit (putar sepenuhnya searah jarum jam). Setiap gerakan yang terdeteksi sebelum waktu ini berlalu akan memulai kembali pengatur waktu. Disarankan untuk memilih waktu terpendek untuk menyesuaikan jangkauan deteksi dan untuk melakukan tes berjalan. |
|
CATATAN: Saat lampu mati otomatis, diperlukan waktu 1 detik sebelum sensor siap mendeteksi gerakan lain, yaitu hanya sinyal yang terdeteksi 1 detik kemudian lampu dapat menyala otomatis. Hal ini terutama untuk penyesuaian waktu tunda dari saat sinyal terdeteksi dan lampu menyala otomatis hingga lampu mati otomatis. Anda dapat menentukan waktu tunda sesuai kebutuhan praktis Anda. Namun sebaiknya Anda menurunkan waktu tunda demi menghemat energi, karena sensor gelombang mikro memiliki fungsi penginderaan terus menerus, yaitu, setiap gerakan yang terdeteksi sebelum waktu tunda berlalu akan memulai ulang pengatur waktu dan lampu akan terus menyala. hanya jika ada manusia dalam jangkauan deteksi.
|
|
| Pengaturan kontrol cahaya | |
|
Ini dapat didefinisikan dalam kisaran 2~2000 LUX. Untuk memutar kenop sepenuhnya berlawanan arah jarum jam adalah sekitar 2 lux, searah jarum jam penuh adalah sekitar 2000 lux. Saat menyesuaikan zona deteksi dan melakukan uji jalan di siang hari, Anda harus memutar kenop sepenuhnya searah jarum jam. |
| Catatan: mohon jangan menyesuaikan ketiga kenop fungsional secara berlebihan. Hal ini dikarenakan ketiga kenop fungsional dihubungkan langsung ke komponen, terdapat stopper kecil di masing-masing ketiga komponen, bila Anda menyetel kenop dari awal hingga akhir, putaran yang berlebihan akan merusak stopper, dan menyebabkan 360° berbalik tanpa henti. Batas rentang penyesuaian adalah 270°, harap perhatikan hal ini. | |
Instalasi
Matikan daya.
Pasang tabung berulir ke kabel listrik dan saluran kontrol.
Hubungkan daya dan beban dengan sensor sesuai dengan diagram jalur sambungan.
Putar kenop ke kondisi ideal
(Harap tentukan pengaturan sesuai CARA PENGATURAN SATU bagian yang disebutkan di atas.).
1、Dipasang pada benda goyang akan menyebabkan reaksi kesalahan.
2 、 Tirai yang bergetar tertiup angin akan menyebabkan reaksi kesalahan. Silakan pilih tempat yang cocok untuk memasang.
3、Dipasang di tempat lalu lintas sibuk akan menyebabkan reaksi kesalahan.
4、Percikan api yang dihasilkan oleh beberapa peralatan di dekatnya akan menyebabkan reaksi kesalahan.
Kesalahan dan solusinya
| Kesalahan | Penyebab kegagalan | Larutan |
| Beban gagal berfungsi. | Penerangan cahaya tidak diatur dengan benar. | Sesuaikan pengaturan beban. |
| Bebannya rusak. | Ubah bebannya. | |
| Listrik padam. | Nyalakan daya. | |
| Beban bekerja sepanjang waktu. | Ada sinyal terus menerus di wilayah deteksi. | Periksa pengaturan area deteksi. |
| Beban bekerja ketika tidak ada sinyal gerak yang terdeteksi. | Lampu tidak dipasang dengan baik sehingga sensor gagal mendeteksi sinyal yang dapat diandalkan. | Sesuaikan kembali tempat pemasangan. |
| Sinyal bergerak yang dideteksi oleh sensor (gerakan di balik tembok, pergerakan benda kecil, dll) | Periksa pengaturan area deteksi. | |
| Beban gagal bekerja ketika ada sinyal gerakan terdeteksi. | Kecepatan gerakan terlalu cepat atau area deteksi yang ditentukan terlalu kecil. | Periksa pengaturan area deteksi. |
● Harap konfirmasi dengan instalasi profesional.
● Demi keselamatan, harap matikan listrik sebelum operasi pemasangan dan pelepasan.
● Segala kerugian yang disebabkan oleh pengoperasian yang tidak benar, produsen tidak bertanggung jawab apa pun.
Kami berkomitmen untuk meningkatkan kualitas dan keandalan produk, namun, semua komponen elektronik memiliki kemungkinan tertentu menjadi tidak efektif, yang akan menyebabkan beberapa masalah. Saat merancang, kami memperhatikan desain yang berlebihan dan menerapkan kuota keselamatan untuk menghindari masalah.
Instruksi ini, tanpa izin kami, tidak boleh disalin untuk tujuan lain apa pun.
