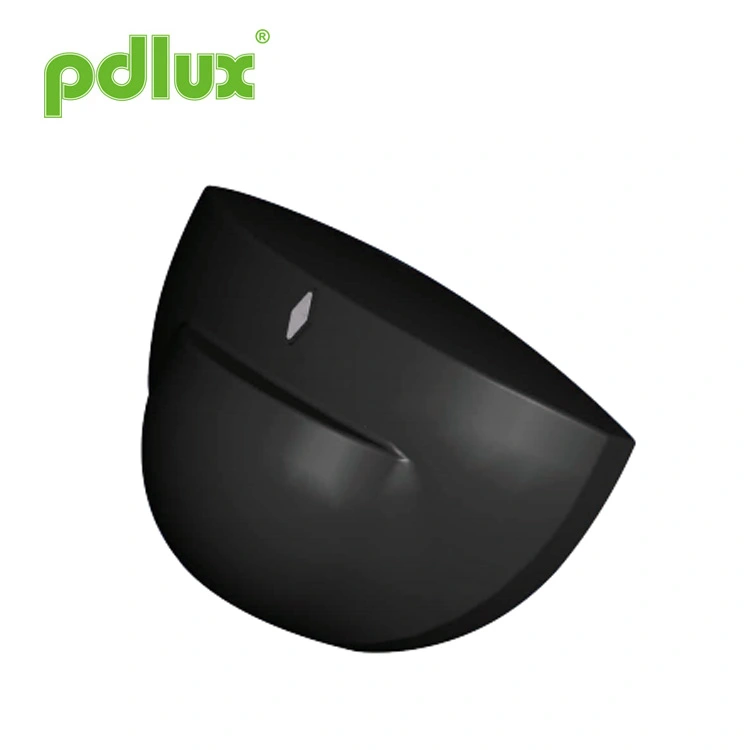

Sensor Pintu Otomatis Sensitivitas Tinggi 24GHz
Pdlux adalah pemasok Sensor Pintu Otomatis Sensitivitas Tinggi 24GHz di Tiongkok; ia menggunakan program aritmatika berbasis FFT untuk pengukuran jarak yang akurat dan penolakan interferensi yang kuat. Dilengkapi relai Omron mini dengan konsumsi daya rendah dan sensitivitas suhu minimal, ia menawarkan keandalan yang unggul dibandingkan sensor fotolistrik konvensional. Cocok untuk pengontrol pintu otomatis dan detektor manusia sistem alarm, fungsi penginderaan dapat disesuaikan, memberikan solusi terbaik untuk berbagai aplikasi akses dan keamanan.
Model:PD-DS1015
mengirimkan permintaan
| Daftar pengepakan di | Φ6 Ekspansi plastik
|
Sekrup 3x30
|
Petunjuk | Kabel 1X
|
| Kuantitas | 2X | 2X | 1X |
Sensor ini dirancang dengan program aritmatika FFT, dan memiliki akurasi tinggi dalam deteksi jarak dan kemampuan anti-interferensi.
Menggunakan relay Omron asli yang memiliki ukuran ultra kecil dan konsumsi daya rendah. Ia memiliki resistansi internal yang kecil
untuk membuatnya tidak sensitif terhadap suhu. Keandalannya jauh lebih tinggi daripada keluaran fotolistrik pada umumnya. Ini cocok untuk
berbagai jenis pengontrol pintu otomatis juga dapat diterapkan sebagai detektor manusia untuk sistem alarm.. Selain itu, fungsi penginderaan dapat
disesuaikan. Sensor ini memiliki kinerja biaya terbaik pada jenis produk tersebut.
| Sumber listrik | AC: 10-24V DC: 12-35V |
|
| Arus siaga | <15mA | |
| Bekerja saat ini | 25mA Nilai tipikal | |
| Kapasitas Keluaran | 35V, 0,5A Maks | |
| Durasi Keluaran | 500 md | |
| sistem HF | Radar CW 24.125GHz, pita ISM | |

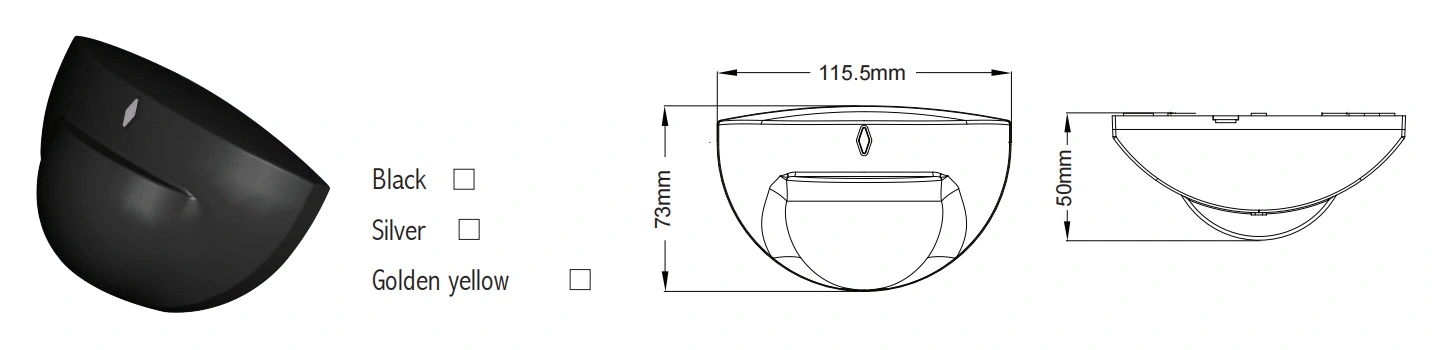

| Warna sampul | Hitam/Perak/Kuning emas | |
| Instalasi duduk | Pemasangan dinding | |

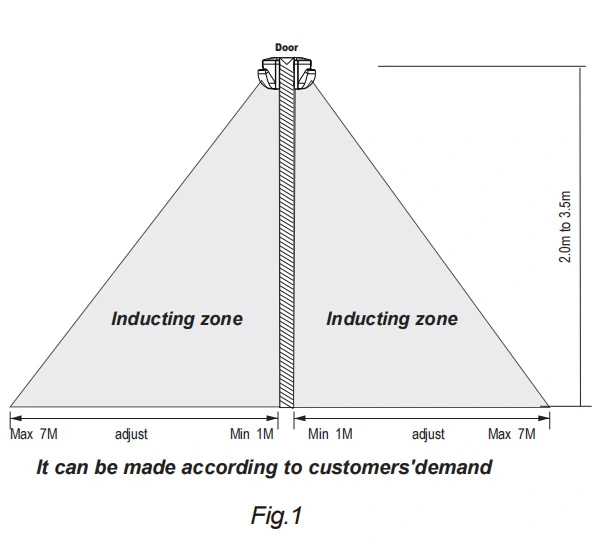

| Ketinggian pemasangan | 2,0m hingga 3,5m | |
| Sudut deteksi | 90°(pemasangan dinding) dapat dibuat sesuai dengan permintaan pelanggan | |
| Rentang deteksi | 1m (sensibilitas maksimal, probe tegak lurus dengan tanah) 7m (sensibilitas maksimal, selidiki ke depan) |
|
| Suhu kerja | -20°C~50°C | |
| Kelembaban kerja | <93%RH | |
1. Mengadopsi modul sensor radar gelombang mikro 24.125GHz K band dengan keandalan tinggi.
2. Bekerja di berbagai lingkungan (Panas, lembab, berisik dan berangin. Tanpa campur tangan benda bergerak lainnya, menghisap seperti mobil atau hewan yang bergerak)
3. Desain kecil dan praktis, banyak digunakan untuk berbagai jenis pintu penginderaan.
4. Mengadopsi teknologi penginderaan canggih Organisasi Kesehatan Dunia, tidak berbahaya bagi kesehatan.
5. Jarak dan sudut penginderaan dapat disesuaikan untuk memenuhi persyaratan pemandangan yang berbeda.

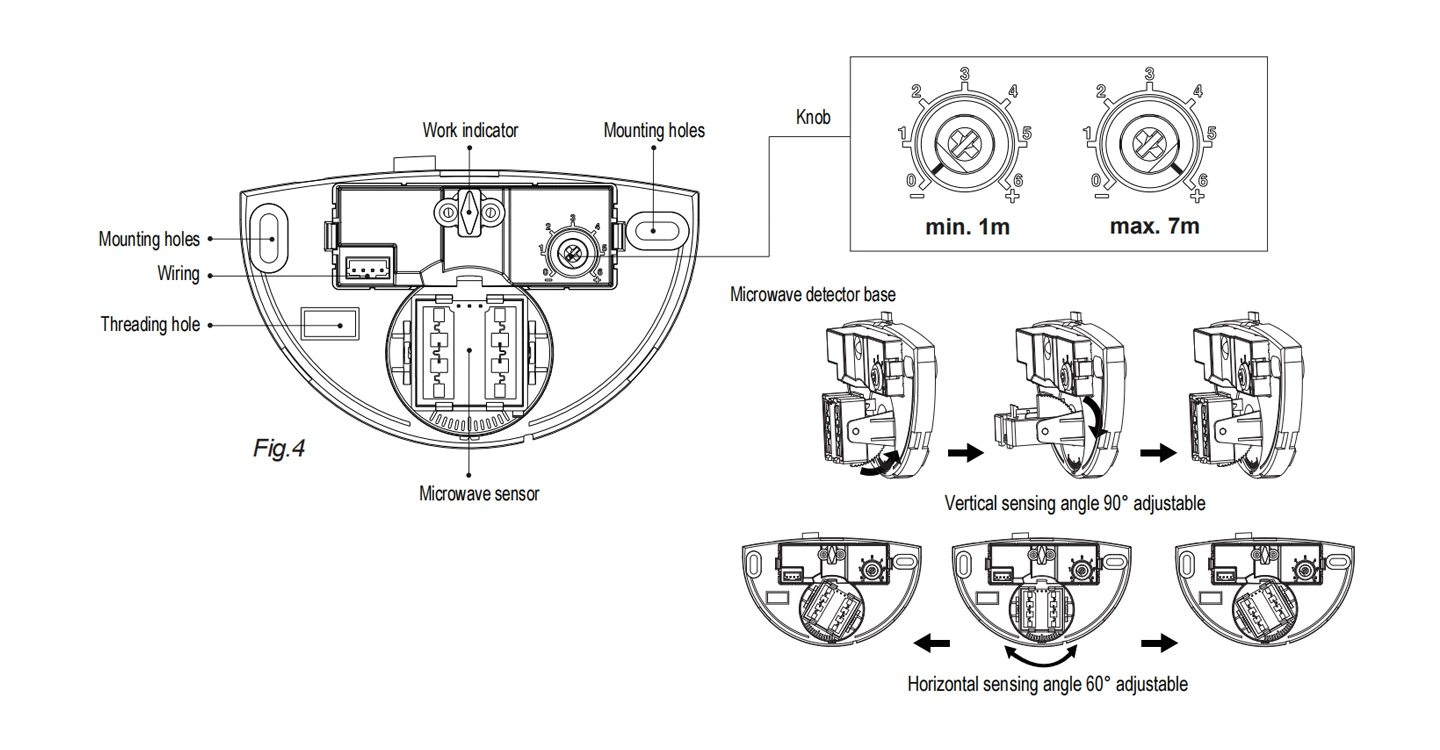

Untuk memutar sepenuhnya berlawanan arah jarum jam adalah jarak minimum (kira-kira 1m), searah jarum jam penuh adalah jarak maksimum (kira-kira 7m). Jika tinggi badan seseorang,
angka dan kecepatan gerak berubah maka pendeteksiannya juga akan berubah, yaitu semakin tinggi kecepatan akan menyebabkan semakin pendek jarak pendeteksian.
Jarak deteksi ini adalah jarak yang disesuaikan saat detektor menghadap ke depan. Saat memasang sensor, sesuaikan sudut penginderaan
dan jarak sesuai dengan adegan praktis. Pastikan jarak penginderaan yang cukup untuk membuka pintu. Jangan atur penginderaan lebih lama
jarak jika terjadi kesalahan pemicuan ke pintu dari orang atau mobil yang lewat.
Perhatian: saat menggunakan produk ini, harap sesuaikan sensitivitas (rentang deteksi) ke nilai yang sesuai tetapi maksimal untuk menghindari
reaksi abnormal yang disebabkan oleh mudahnya deteksi gerakan yang salah oleh hembusan dedaunan & tirai, hewan kecil, atau gangguan
jaringan listrik & peralatan listrik. Semua hal di atas akan menyebabkan reaksi kesalahan. Ketika produk tidak berfungsi normal,
silakan coba turunkan sensitivitasnya dengan tepat, lalu uji. Gerakan manusia akan menyebabkan induksi sensor, jadi saat Anda di bawah
Pengujian fungsi, harap tinggalkan wilayah induksi dan jangan melakukan gerakan untuk mencegah sensor bekerja terus menerus.

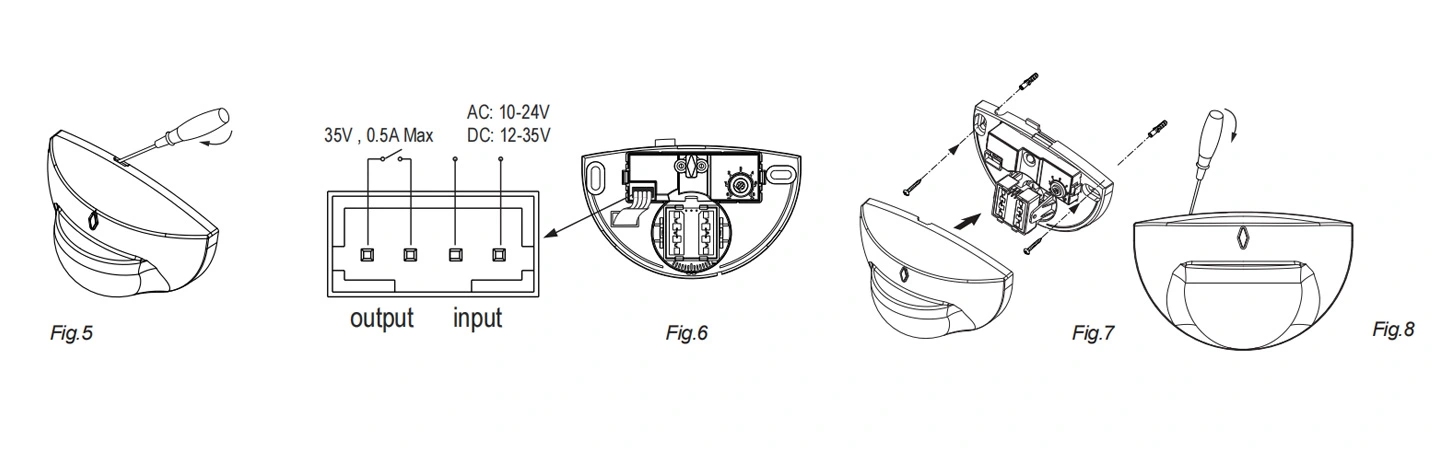

Langkah 1 Lepaskan penutup sebelum Anda memasang produk. (seperti Gambar 5.)
Step2 Tandai posisi lubang dengan pensil setelah menentukan di mana Anda ingin memasang produk.
Catatan: Jika dinding kayu, tidak perlu menggunakan sekrup ekspansi plastik, cukup kencangkan sekrup dengan obeng.
Langkah 3 Bor lubang di dinding yang terdapat tanda pensil dengan bor listrik dan masukkan ekspansi plastik ke dalam lubang.
Langkah 4 Hubungkan kabel ke produk melalui bukaan masuk kabel. (seperti Gambar 6.)
Langkah 5 Dengan menggunakan sekrup, pasang alas pada posisi yang dipilih dan sesuaikan kenopnya. (seperti Gambar 7.)
Langkah 6 Kencangkan penutup ke alas yang telah dipasang di dinding. (seperti Gambar 7.)
Buka untuk mengatur senor setelah pemasangan: Masukkan obeng ke dalam sambungan antara penutup dan alas dan cungkil penutupnya. (Gbr.8)
Situasi berikut akan menyebabkan reaksi kesalahan.
1、Dipasang pada benda goyang akan menyebabkan reaksi kesalahan.
2 、 Tirai yang bergetar tertiup angin akan menyebabkan reaksi kesalahan. Silakan pilih tempat yang cocok untuk memasang.
3、Dipasang di tempat lalu lintas sibuk akan menyebabkan reaksi kesalahan.
4、Percikan api yang dihasilkan oleh beberapa peralatan di dekatnya akan menyebabkan reaksi kesalahan.
