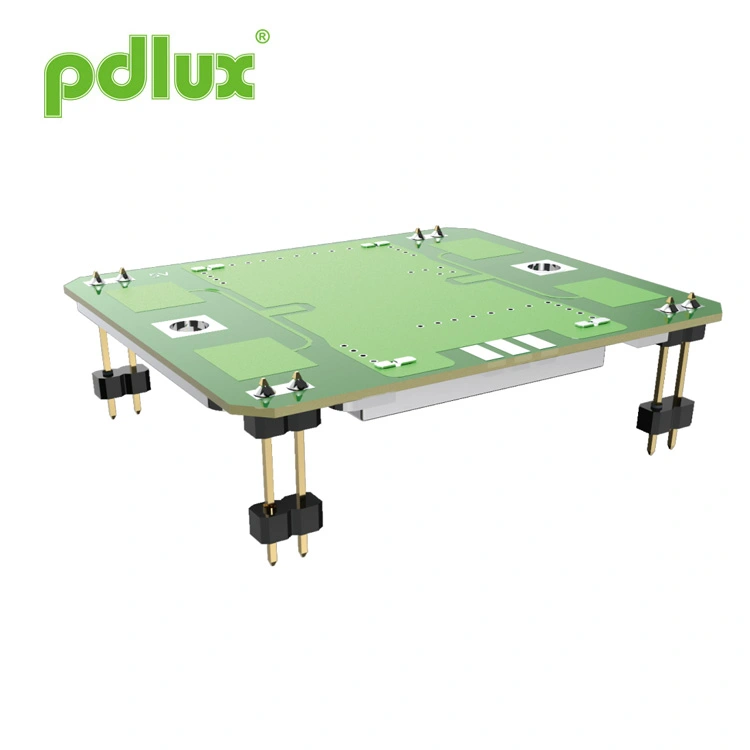

Modul Sensor Radar Microwave Keamanan 10.587GHz
Pdlux adalah pemasok khusus Modul Sensor Radar Microwave Keamanan 10,587GHz yang beroperasi di X‑band (10,525‑10,687GHz, frekuensi dapat disesuaikan per wilayah). Dilengkapi antena patch, DRO, pengurasan arus rendah, dan ukuran ringkas, perangkat ini menyediakan deteksi sudut lebar (bidang H) dan sudut sempit (bidang E) untuk pemasangan yang fleksibel. Konsumsi daya dapat dikurangi lebih lanjut melalui mode PWM. Sesuai RoHS, cocok untuk sistem keamanan, pintu otomatis, pencahayaan gerak, IoT, dan sensor kecepatan.
Model:PD-V9H
mengirimkan permintaan
PD-V9H
- Pengaturan Frekuensi: 10.587GHz ±10M
- Termasuk Antena Patch
- DRO : Oscilato Resonator Dielektrik
- Pembuangan Arus DC Rendah

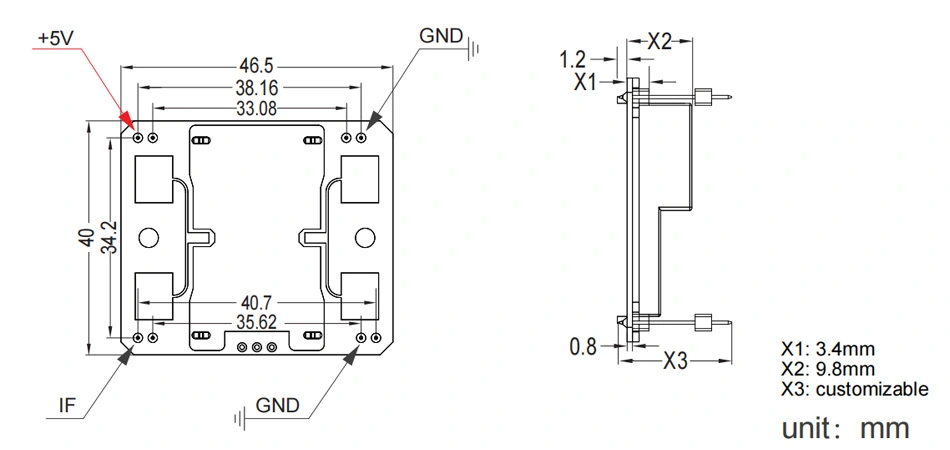

- Ukuran Kecil
- Kepatuhan RoHS
| Barang | Spesifikasi | |
| Pengaturan Frekuensi | 10,587GHz ±10M | |
| Kondisi | Ta = +25 C,Vin = +5 VDC | |
| Tegangan Operasi | +5,0 ± 0,5 VDC | |
| Operasi Saat Ini | Tipe <32 mA. | |
| Daya Keluaran | 20 mW (13 dBm) E.I.R.P. ketik. | |
| Stabilitas Frekuensi | ±5MHz maks. (Ta: -30 hingga +55 C) | |
| Sensitivitas Kerugian Kembali | -90 dBc ketik. | |
| Emisi Harmonik Kedua | Kisaran -40 dBm | |

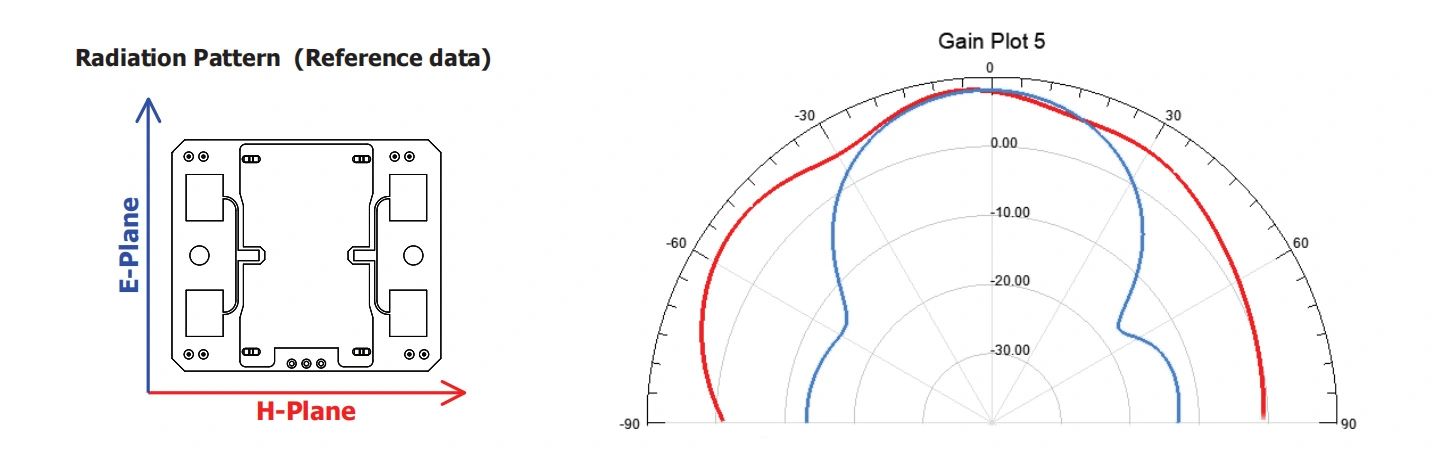

| Lebar Sinar Antena (-3 dB) | E-Pesawat | 36 derajat no. (Sudut penuh teoritis 72 derajat) |
| H-Pesawat | 72 derajat no. (Sudut penuh teoritis 144 derajat) | |
| Antarmuka RF | Antena Tambalan | |
| Kisaran Suhu | -30 hingga +55 C (Cakupan penggunaan standar), -40 hingga +80 C (Rentang penggunaan maksimum) | |
| Peraturan untuk kepatuhan | -30 ETS 300 440 | |
Sensor kecerahan seri PD-V9 beroperasi di X-band. Frekuensi pengoperasiannya berada pada rentang frekuensi 10,525GHz hingga
10.687GHz. Pengguna perlu melakukan pembelian berdasarkan customized sesuai dengan peraturan frekuensi negara tempatnya berada
terletak. Misalnya 10.525GHz, 10.587GHz, 10.687GHz. Sensor seri PD-V9 banyak digunakan dalam keamanan dan pengawasan
produk aplikasi, sensor pintu otomatis, lampu penginderaan seluler, sensor IoT, sensor kecepatan, dan berbagai sensor seluler
produk.
Sensor ini memiliki deteksi sudut besar H-Plane dan deteksi sudut kecil Eplan. Pengguna dapat memperbaiki sensor pada sudut yang berbeda
diperlukan saat digunakan. seolah-olah pengguna ingin arus kerja sensor sekecil mungkin, Anda dapat mengatur mode catu daya
Sensor ke mode PWM (duty cycle), yang secara efektif dapat mengurangi arus kerja.
Ketika pengguna mengalami masalah berikut saat menggunakan atau langsung mengganti sensor asli.
1. Penggunaan pertama:
Saat Anda menggunakan sensor seri PD-V9 untuk pertama kalinya dan menemukan sensitivitas tinggi atau sensitivitas tidak mencukupi, Anda harus melakukannya
pertama periksa status pengaturan penguatan rangkaian amplifikasi. Dan apakah metode perhitungan yang digunakan MCU untuk memproses sinyal
sesuai. Secara umum, menemukan solusinya mudah.
2. Kemungkinan masalah yang mungkin timbul saat mengganti langsung sensor yang digunakan sebelumnya:
Saat langsung mengganti sensor yang digunakan sebelumnya, mungkin juga terdapat masalah sensitivitas tinggi dan sensitivitas rendah
mudah diselesaikan. Cukup menambah rangkaian amplifikasi atau menurunkan penguatan rangkaian amplifikasi sudah cukup. Tidak perlu
pertimbangkan algoritma pemrosesan sinyal MCU.
Bantuan yang mungkin dibutuhkan pemula saat menggunakan:
Jika Anda mengalami kesulitan saat menggunakan sensor seri PD-V9 dan memerlukan bantuan. Anda dapat menghubungi kami melalui email. Secara umum, jawaban dapat diperoleh.
Pengenalan Produk:
Pengenalan produk dapat dimodifikasi dan ditingkatkan oleh PDLUX kapan saja bila diperlukan. Belum tentu semua orang akan diberitahu pada waktu yang tepat.
